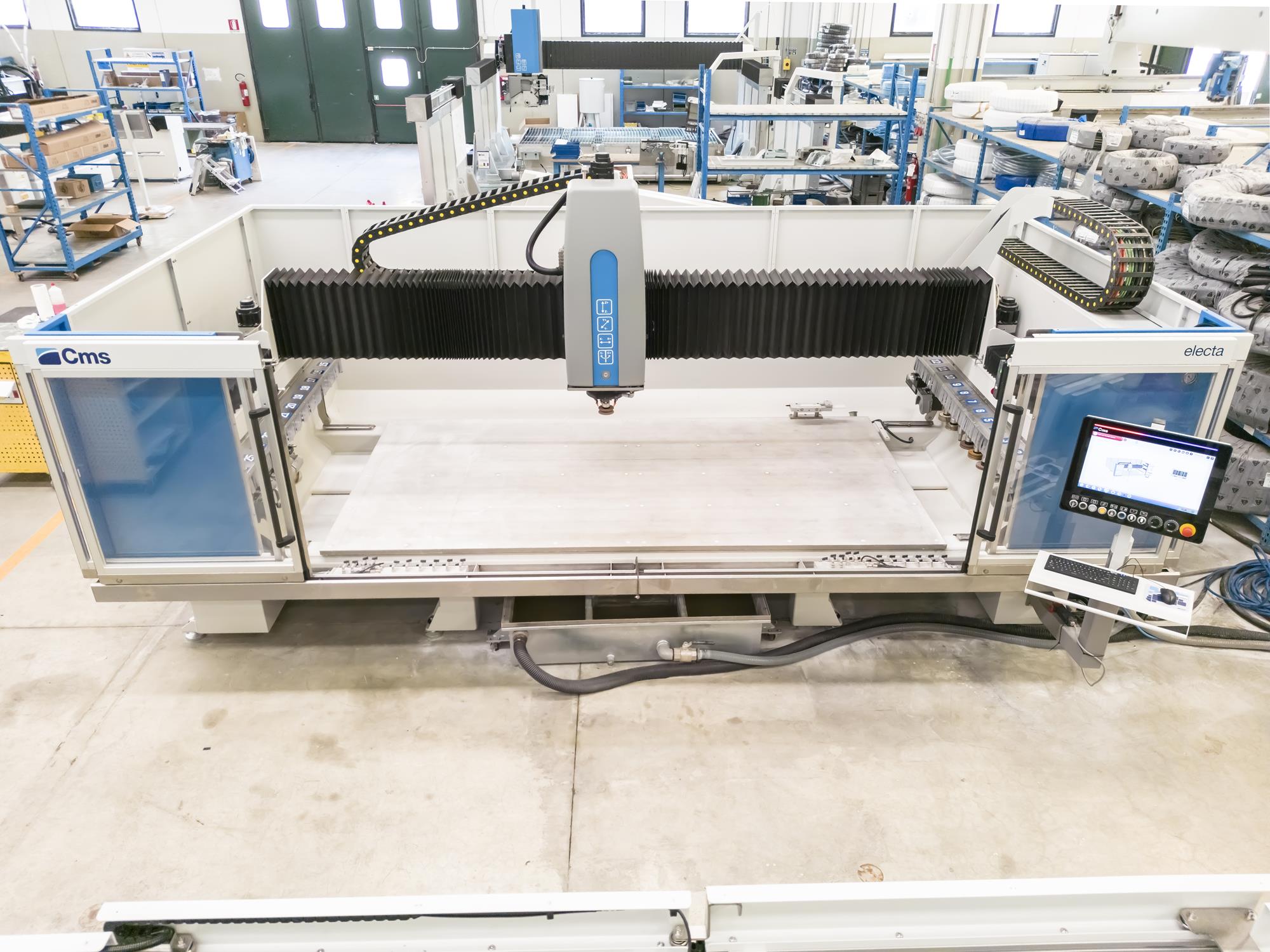

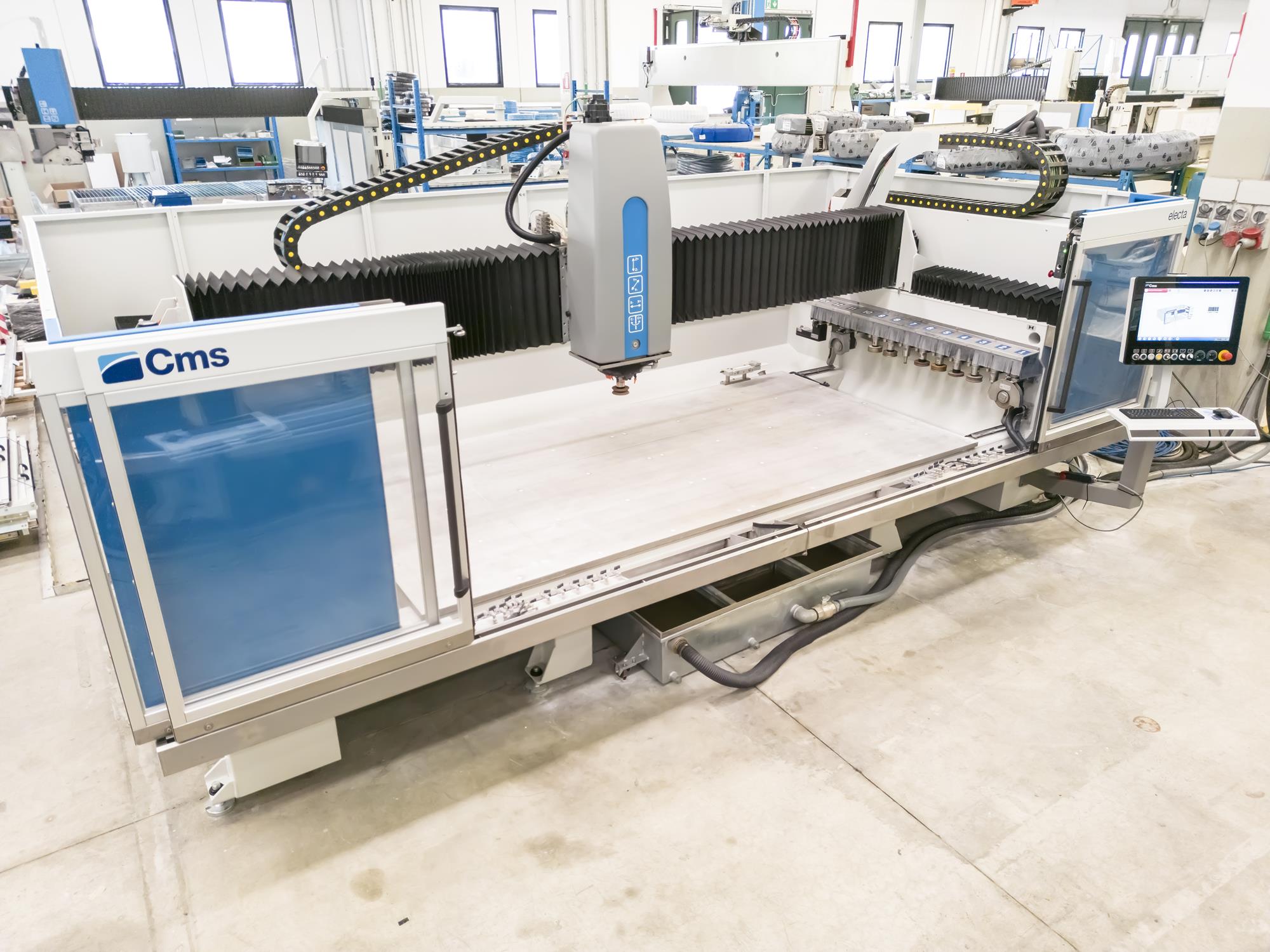

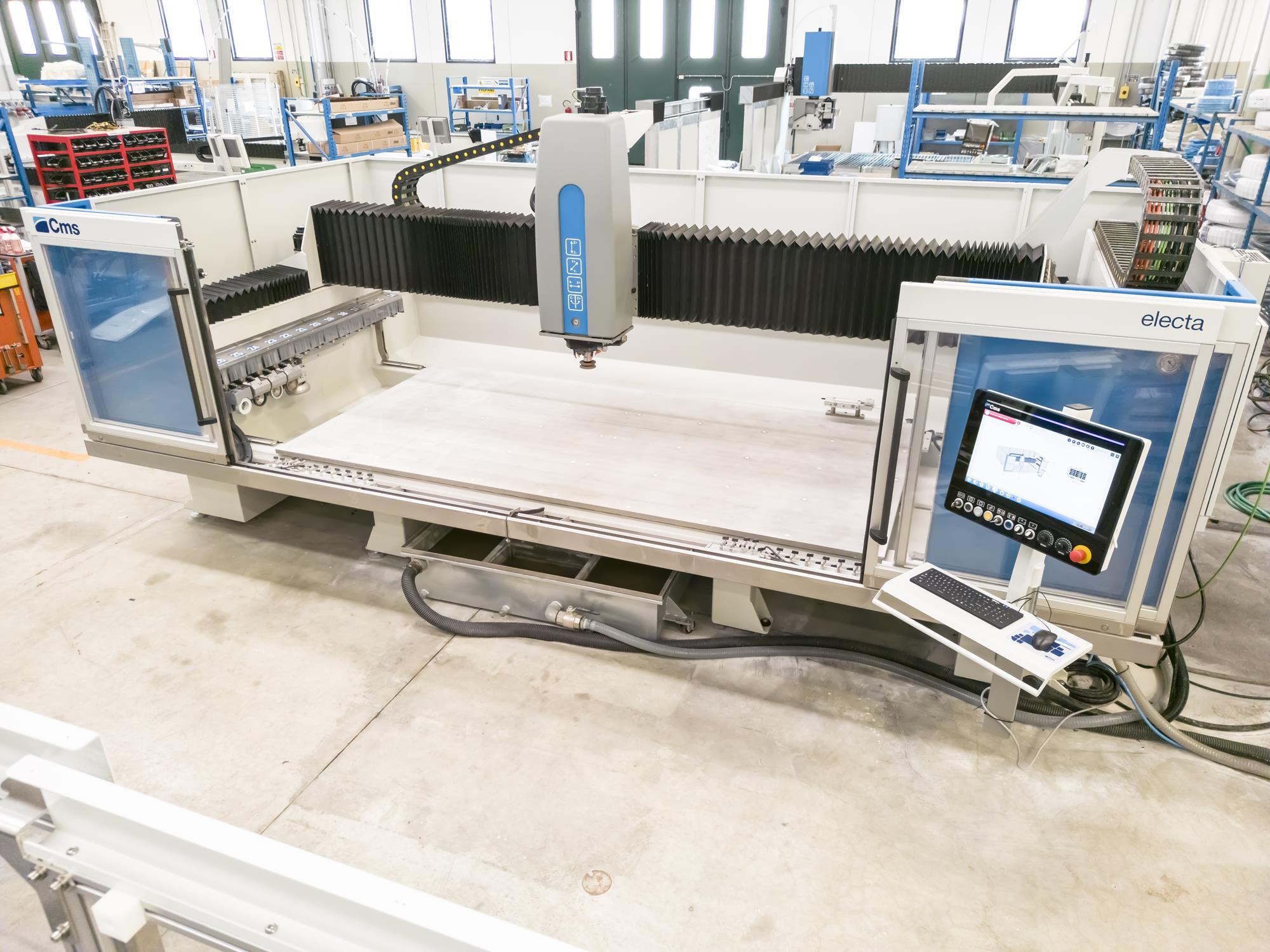

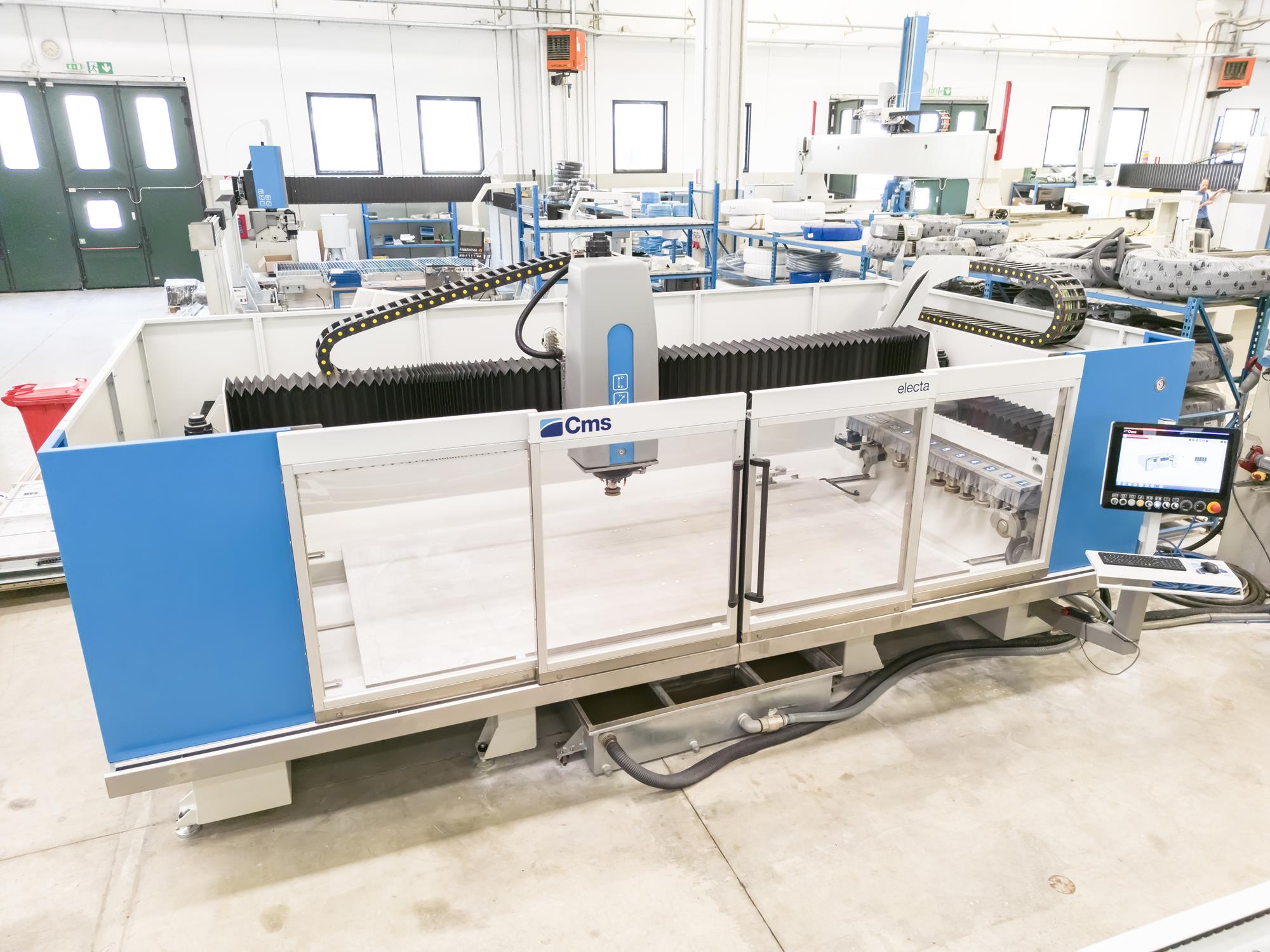

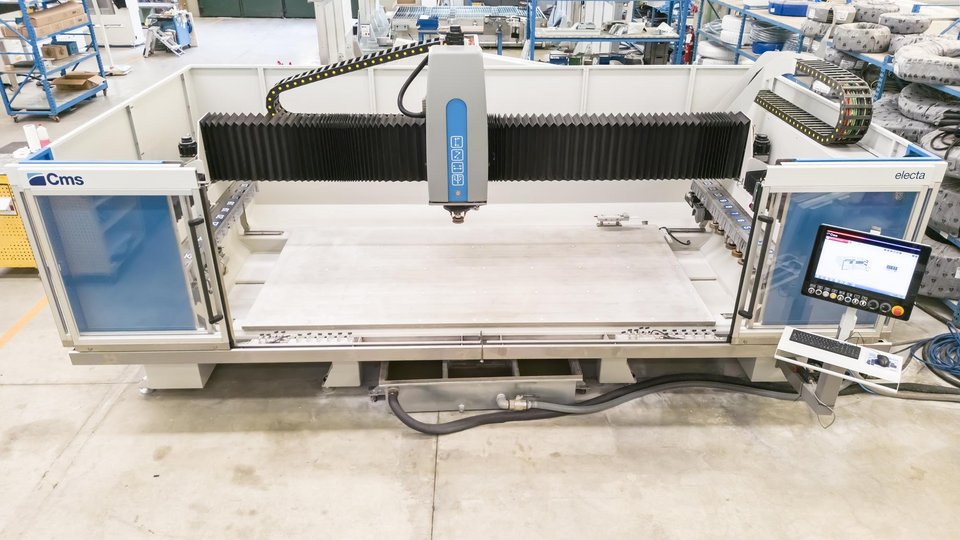

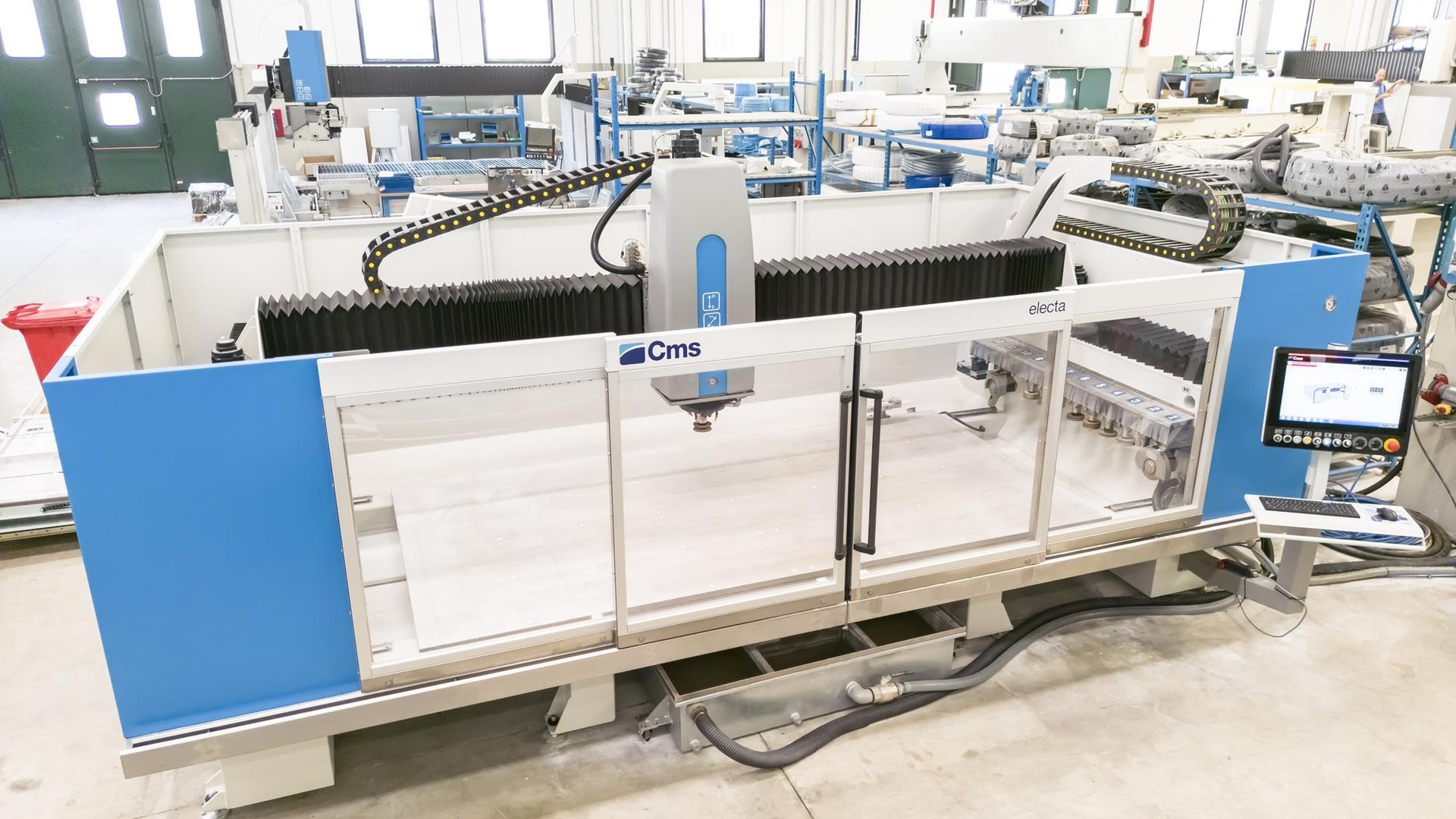

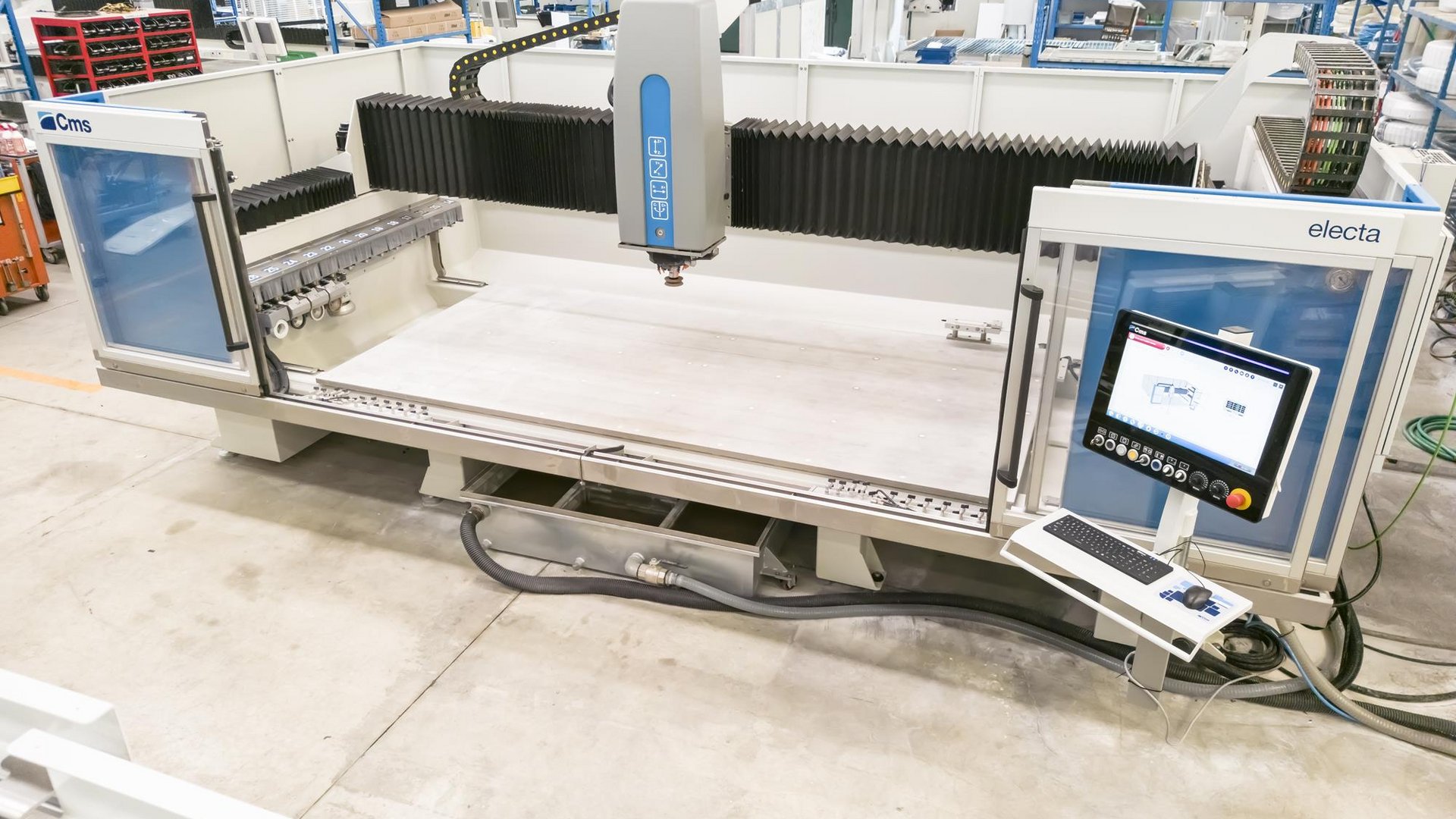

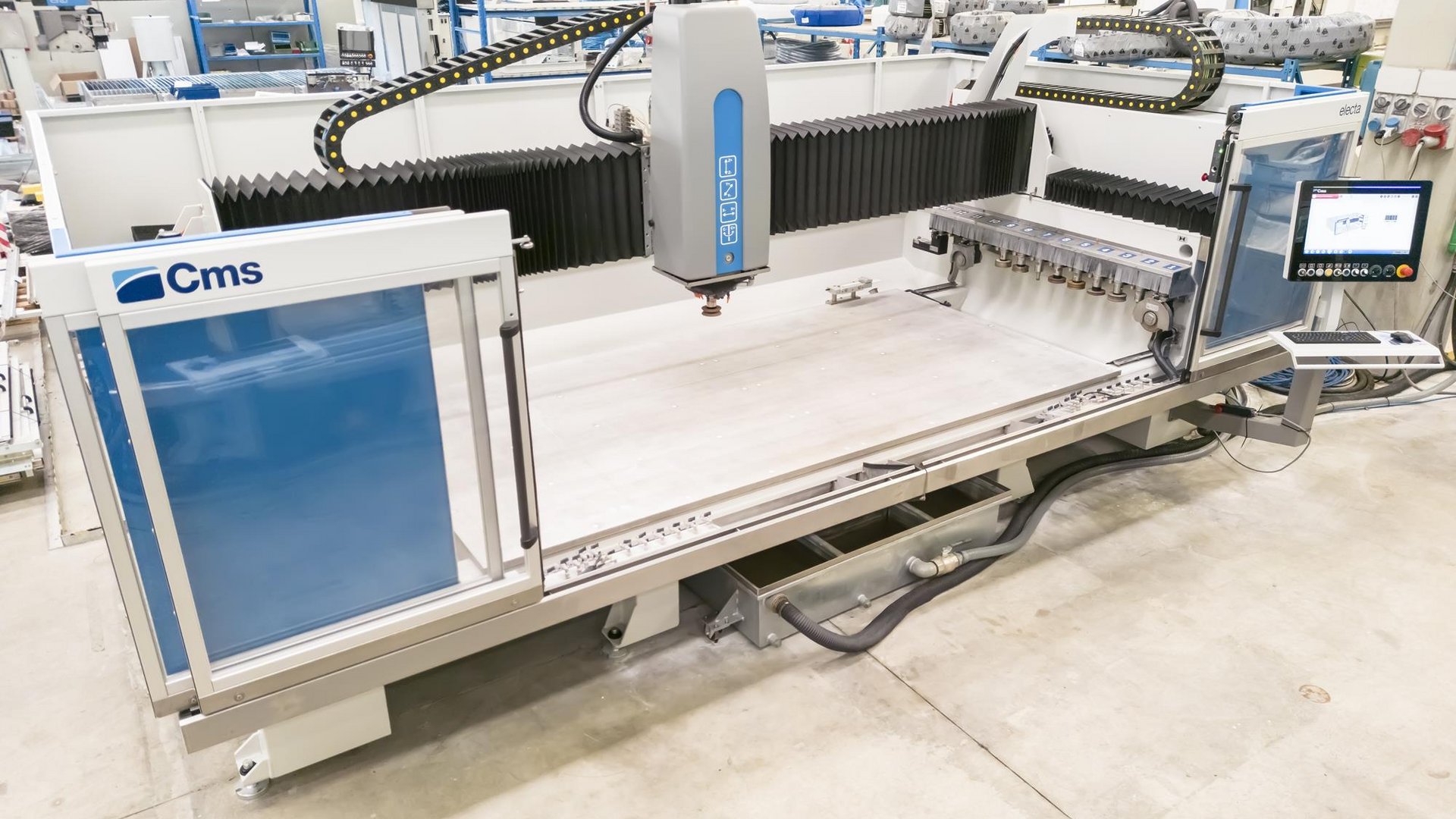

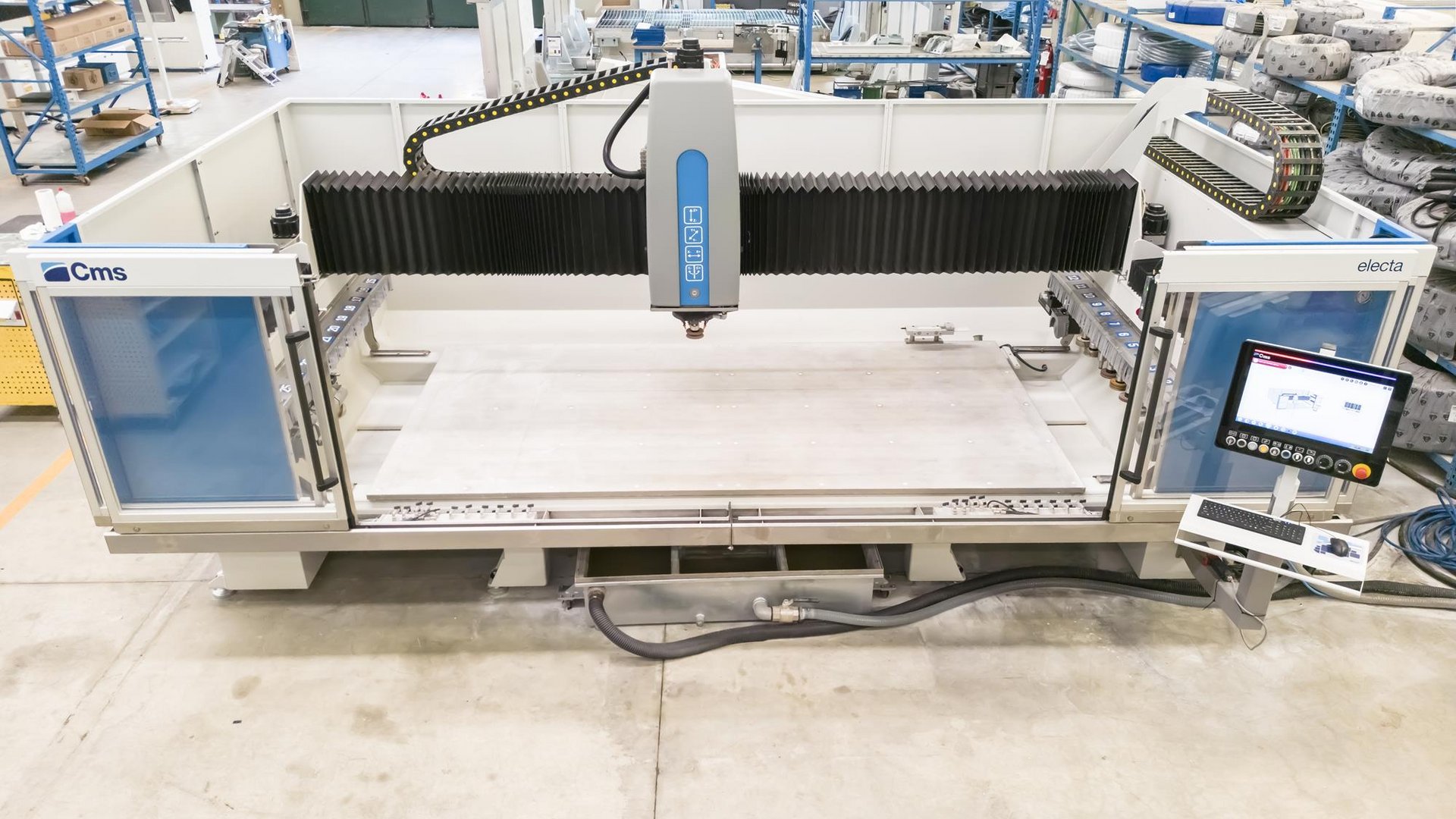

ELECTA
CNC Bearbeitungszentrum - horizontal
Das CNC Bearbeitungszentrum ELECTA mit 3 oder 4 interpolierenden Achsen wurde speziell für den Bereich Glasbearbeitung entwickelt und vereint Kompaktheit mit Produktivität bei einem sehr gutem Preis-Leistungsverhältnis.
Der Anlagenaufbau besteht im allgemeinen aus:
- Y-Achse mit Gantrysystem für die Brückenverfahrung (Y-Achse) über zwei synchronisierte bürstenlose Servo-Motoren. Die Gantrybauweise garantiert höchste Präzision und Verfahrgeschwindigkeit bei minimalem Verschleiss.
- Arbeitstisch 3.500 x 1.750 mm nach neuester Metal-Synthetic-Technology (MST) . Die Bodenhöhe von 650 mm eignet sich sowohl für kleine als auch für große Formate.
- Gefalztes Untergestell in Monoblockbauweise aus elektrogeschweißtem und normalisiertem Stahl, der einen stabilen Aufbau und Steifigkeit für anspruchsvolle Bearbeitungen sowie die langfristige Haltbarkeit der Maschine gewährleistet.
- Integriertes Werkzeugmagazin mit 13+13 Magazinplätzen und integrierter Vermessung für maximale Flexibilität
- Dynamische Werkzeugkompensation für bestmögliche Bearbeitungsqualität.
ELECTA im Überblick
- Monoblock Bearbeitungszentrum
- 3 oder 4-Achsen interpolierend
- stabiler Arbeitstisch aus synthetischem Metall
- X-Achse 3.450 mm
- Y-Achse 1.800 mm
- integrierte Kontrolleinheit
Vorteile auf einen Blick
- Kompaktheit
- Großer Arbeitsbereich
- MST Arbeitstisch
- Monoblock-Bauweise
- Preis-Leistung
Anwendungsfelder
- Flachglas
- Verbundglas
- Panzerglas
Technische Daten
| ELECTA | Technische Daten |
| X-Achse | 3450 mm |
| Y-Achse | 1800 mm |
| Z-Achse | 350 mm |
| C-Achse Optional | 360° |
| T-Achse Optional | +/- 0-5° |
| Werkzeugmagazin | 13 + 13 |
| Gewicht | 4.250 KG |
VERFÜGBARE OPTIONEN
- Drehachse C für Winkelvorgelege
- Geneigte Polierscheibe für 5° Fase
- Unterbohreinheit
- Lasersystem zur Saugerpositionierung
- Abrichtset für Diamantwerkzeuge
