Taktika
CNC Bearbeitungszentrum - vertikal

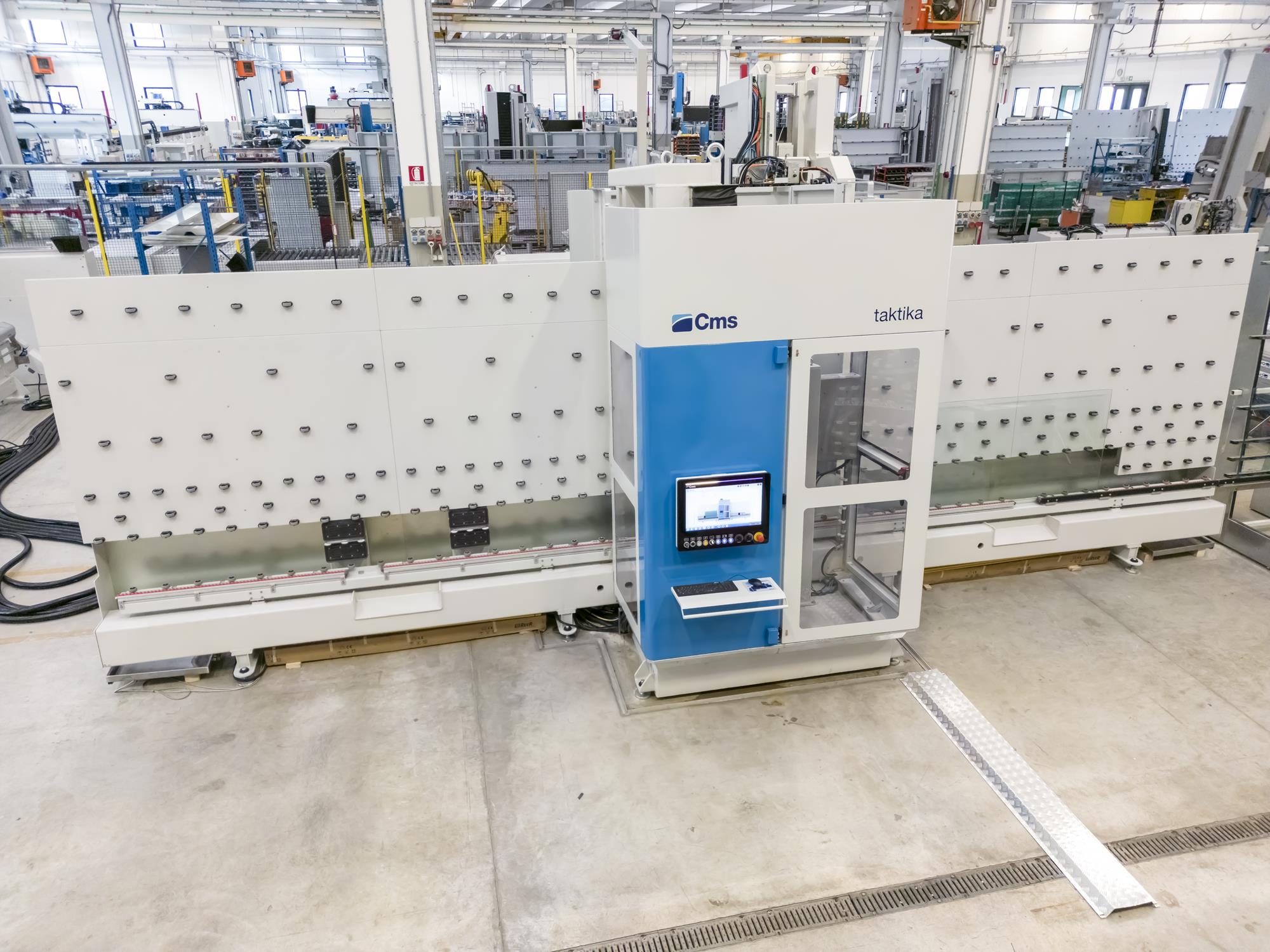

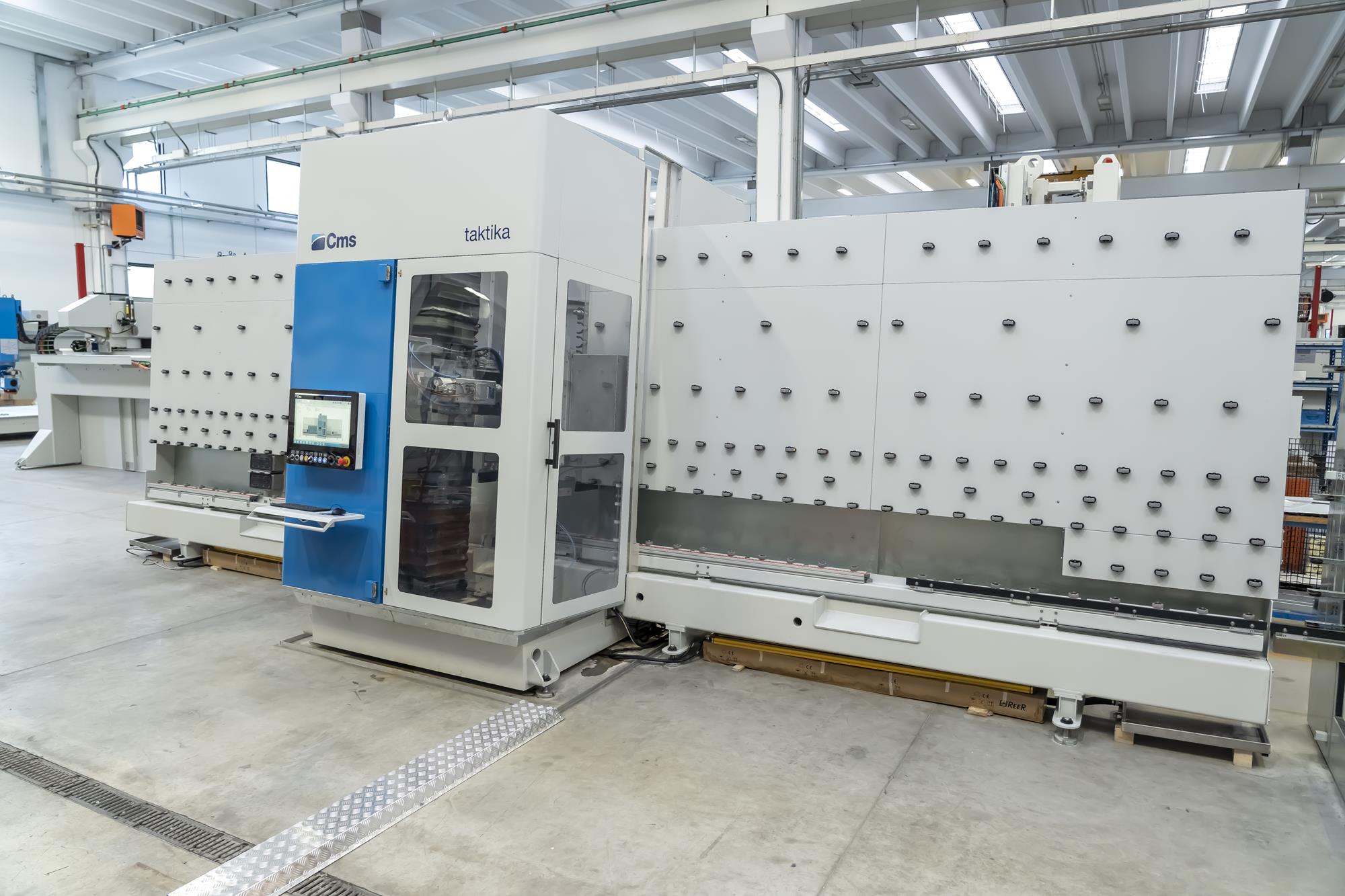

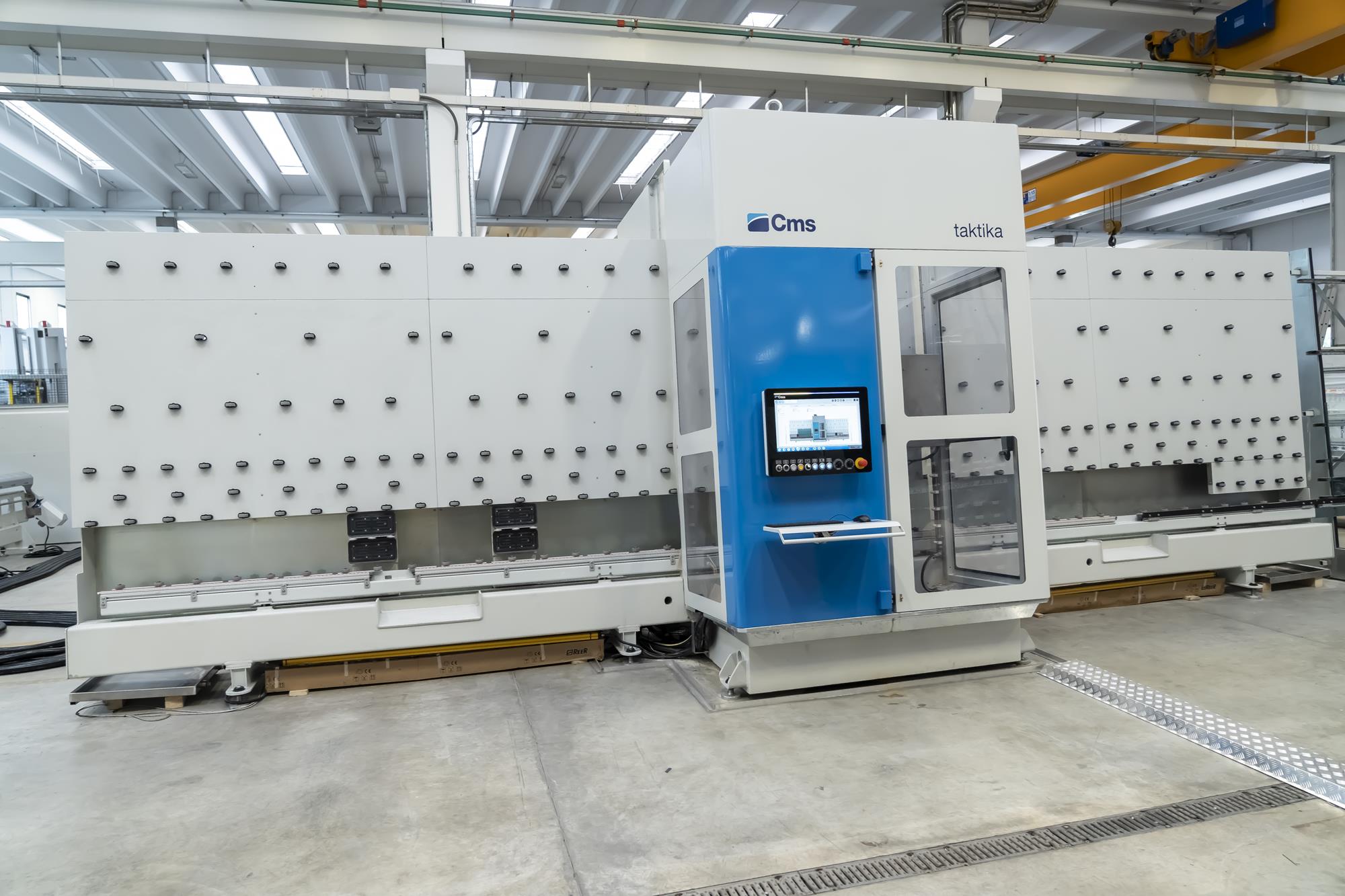

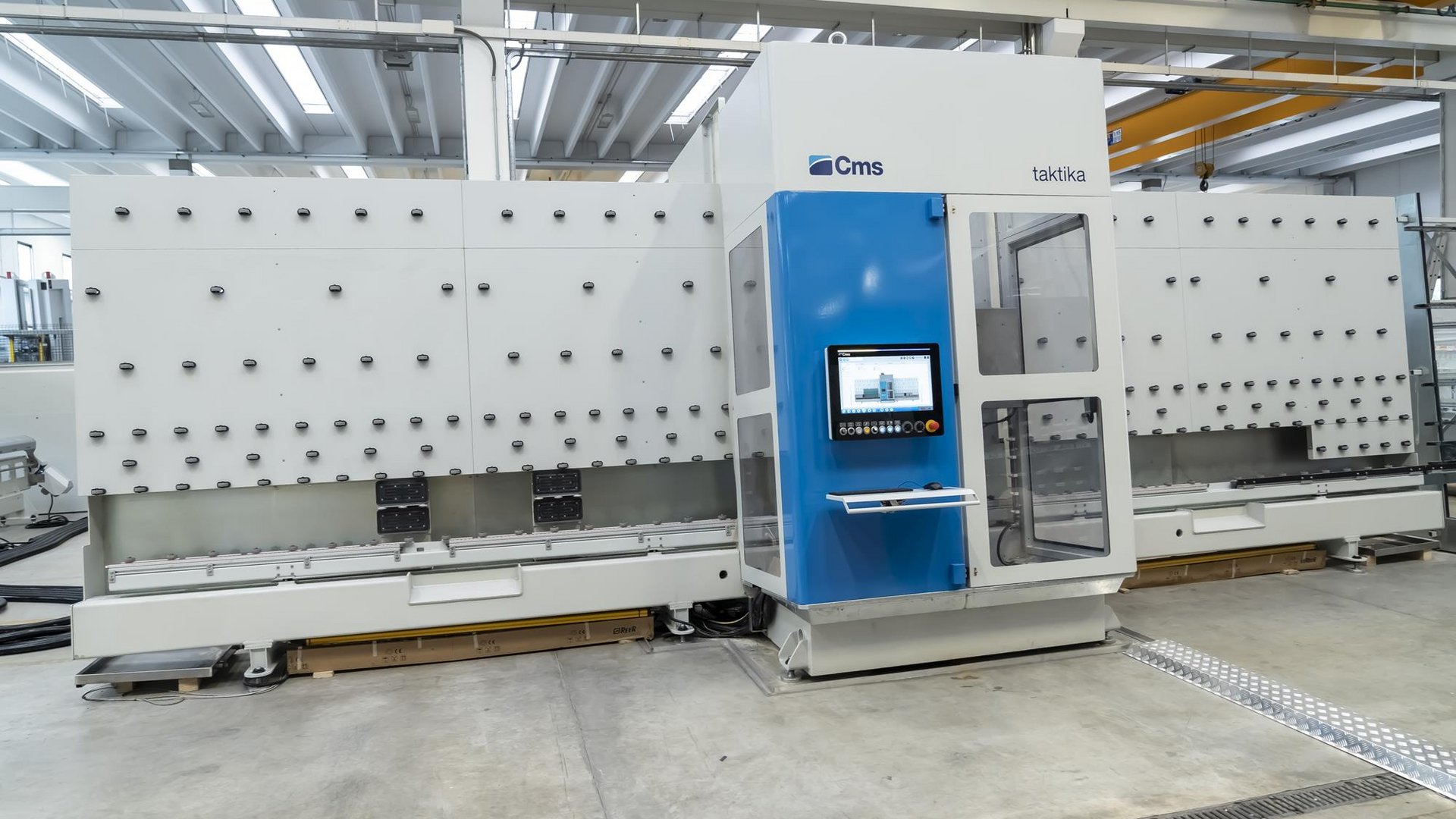

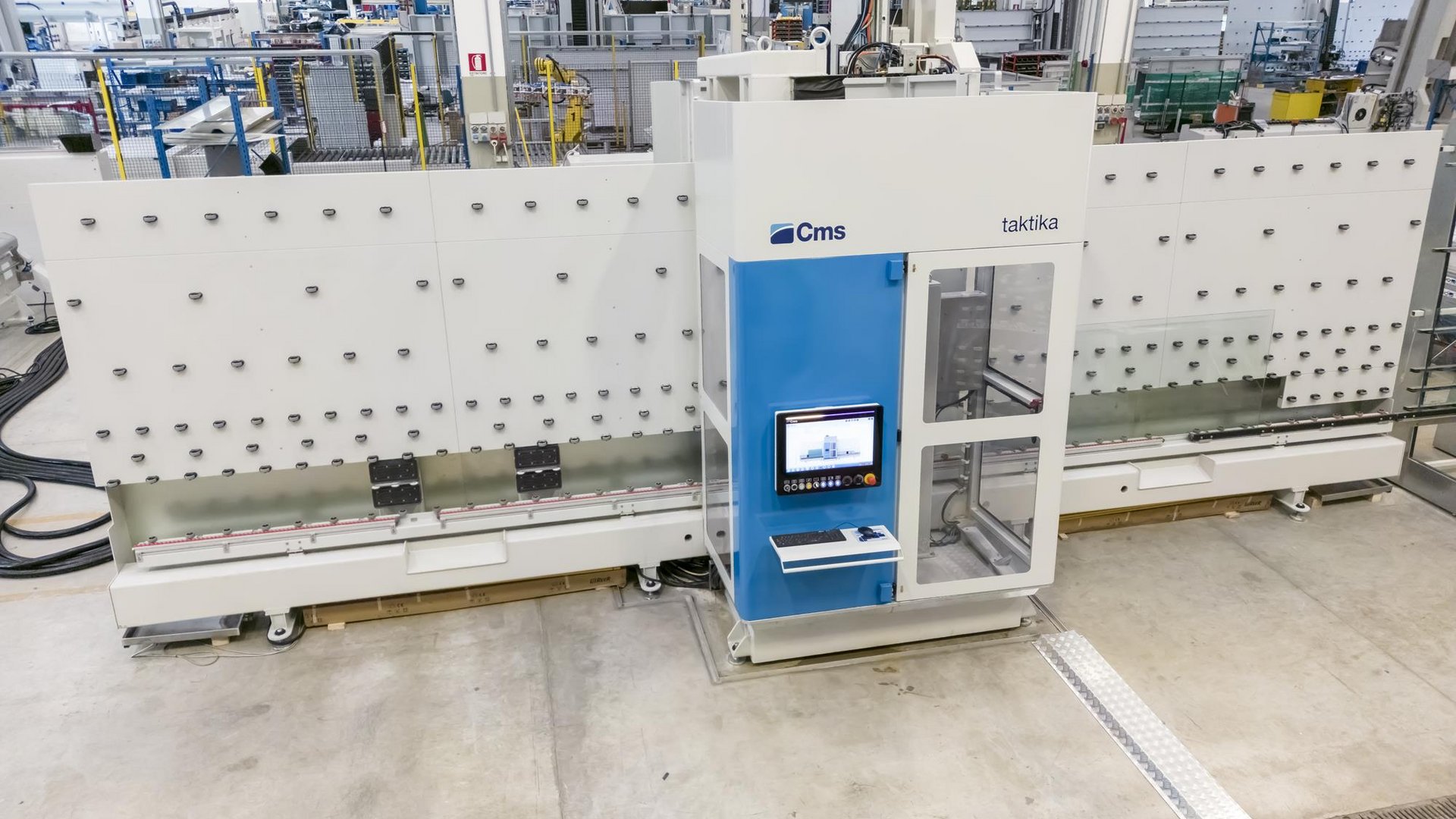

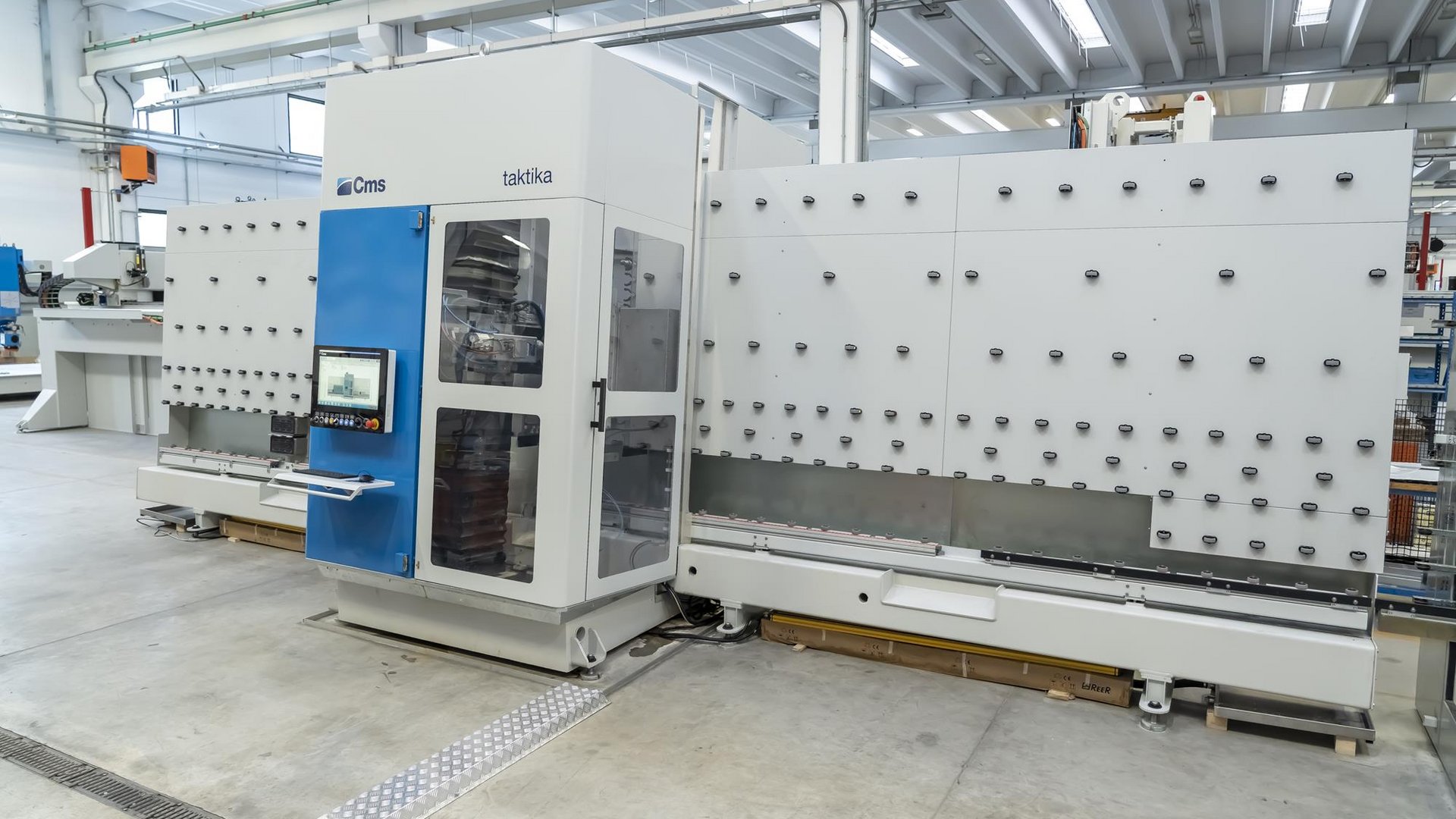

Kompaktes CNC Bearbeitungszentrum vertikal TAKTIKA mit 3 interpolierenden Achsen für die vertikale Bearbeitung von Flachglasscheiben, Verbundglas oder Panzerglas.
Die Takitka ermöglicht vertikales bearbeiten von Glasscheiben mit einer Größe bis zu 2.000 x 3.000 x 15 mm bei kleiner Aufstellfläche und sehr gutem Preis-Leistungsverhältnis.
Der Anlagenaufbau besteht im allgemeinen aus:
- Be- und Entladeeinheit mit Laufrollen für Glasscheiben 3.000 x 2.000 mm
- 2x Saugergruppen mit jeweils 2 Vakuumsaugern zum greifen und verfahren der Werkstücke
- Glasbearbeitung durch 2 gegenüberliegende Elektrospindeln 6,5 kW
- Führung des Glases während der Bearbeitung über doppelseitiges Wasserkissen für eine qualitativ hochwertige Bearbeitung
- Integriertes Werkzeugmagazin mit 12+11 Werkzeugplätzen
- Automatische Abrichteinrichtung für das nachschleifen von Bohrern und Fräsern
TAKTIKA im Überblick
- kompaktes vertikales Bearbeitungszentrum
- 3 Achsen interpolierend
- Wasserkissen für hohe Bearbeitungsqualität
- Max. Glasformat 3.000 x 2.000 x 15 mm
- Gute Zugänglichkeit und einfache Wartung
Vorteile auf einen Blick
- Zugänglichkeit Arbeitseinheit
- Kompakte Installation
- Wasserkissen für hohe Bearbeitungsqualität
- Produktivität
- Preis- Leistungsverhältnis
Anwendungsfelder
- Flachglas
- Verbundglas
- Panzerglas
Technische Daten
| TAKTIKA | Technische Daten |
| Max. Glasgröße | 3.000 x 2.000 x 15 mm |
| Max. Glas-Durchgangshöhe | 2500 mm |
| Min. Glasgröße | 320 x 220 x 4 mm |
| Werkzeugmagazin | 12 + 11 Plätze |
| Bohrderdurchmesser Max. | 50 mm |
| Elektrospindel | 2x 6 kW 0-12.000 U/min |
| Gewicht | 11.000 KG |
Materialien: Flachglas, Verbundglas, Panzerglas
VERFÜGBARE OPTIONEN
- Laser-Werkzeugvermessung
- Zweite Bearbeitungsspindel
- Unterbohreinheit
- Abrichtset für Diamantwerkzeuge
