agil tr
Stand Alone Glasschneidetisch

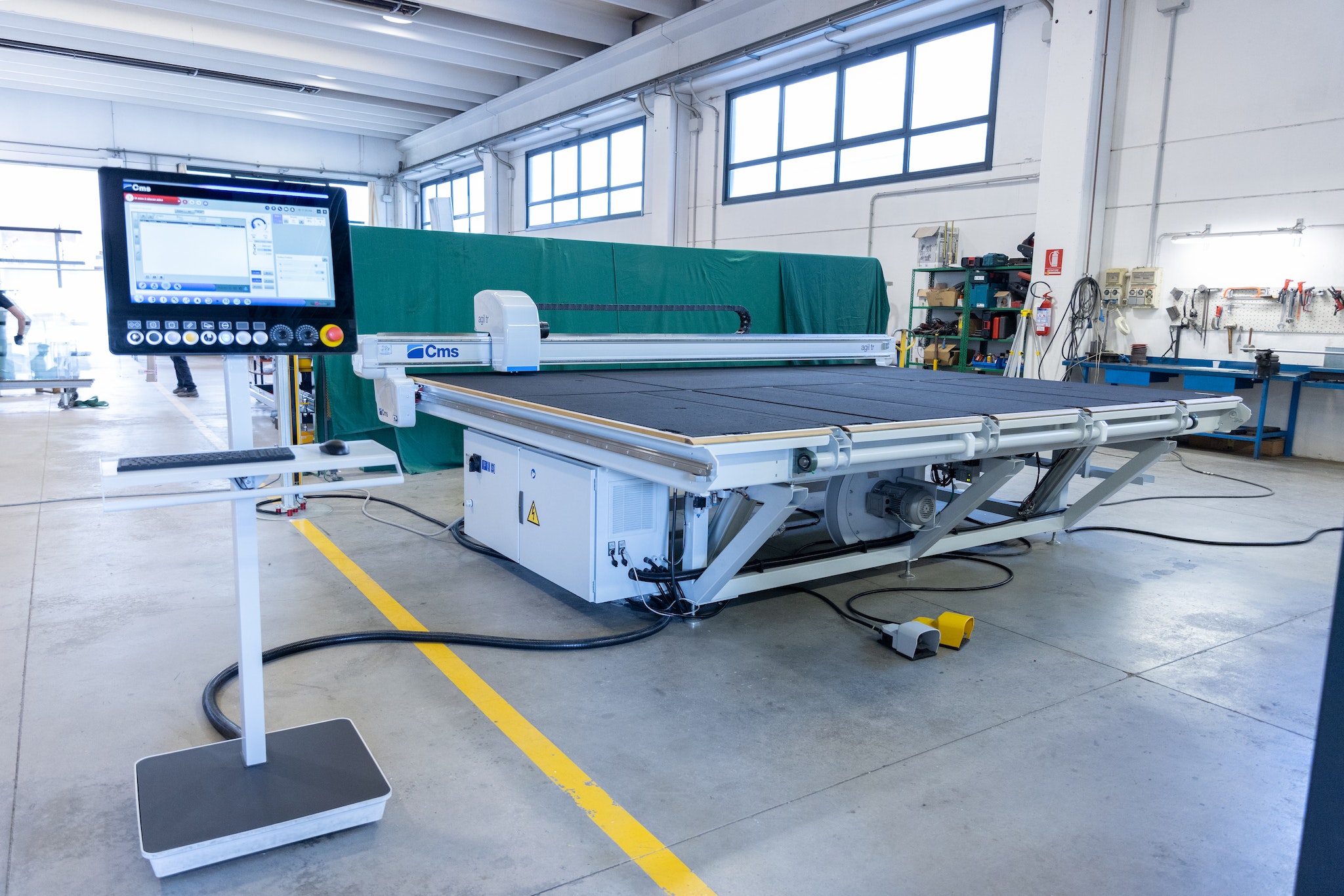

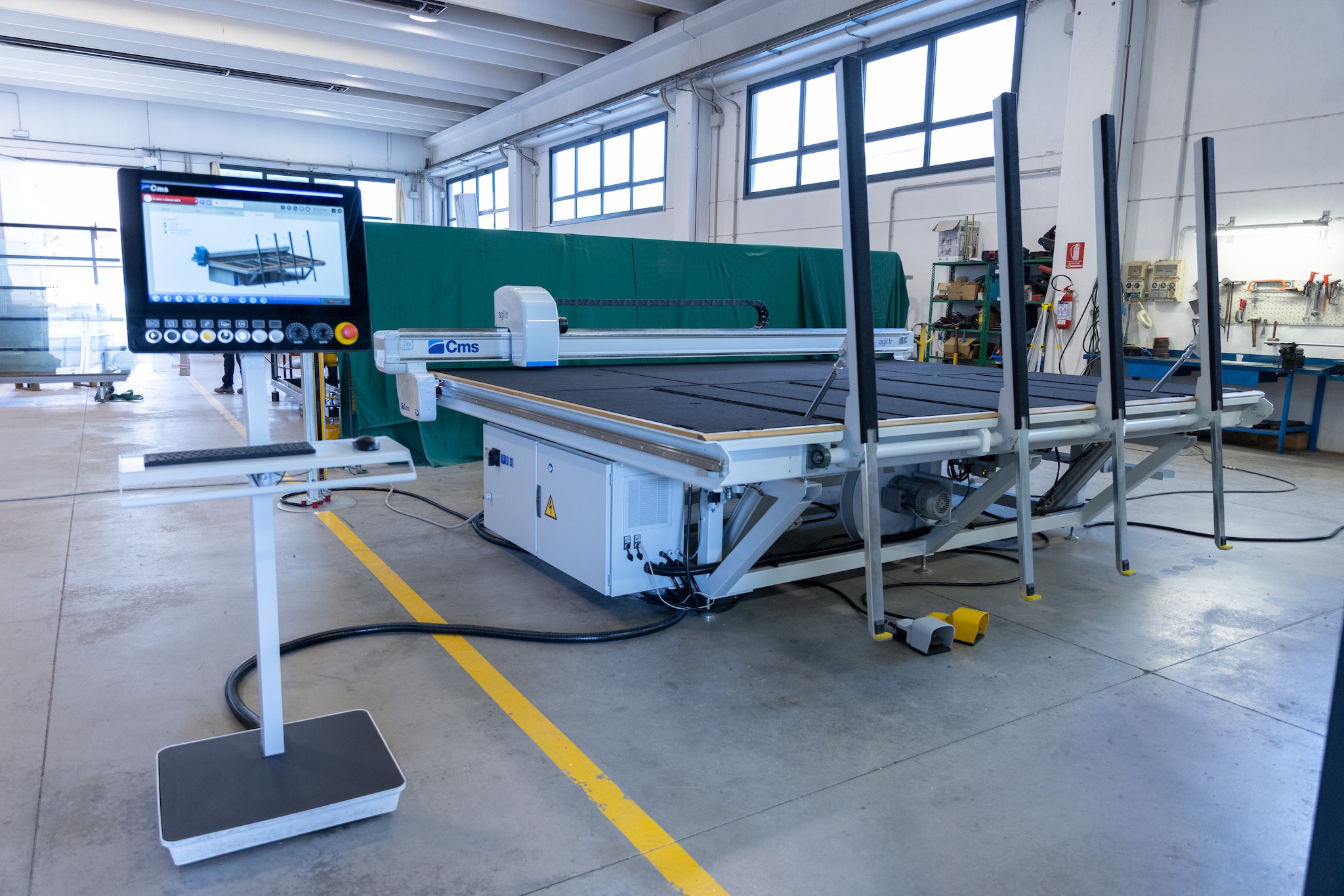

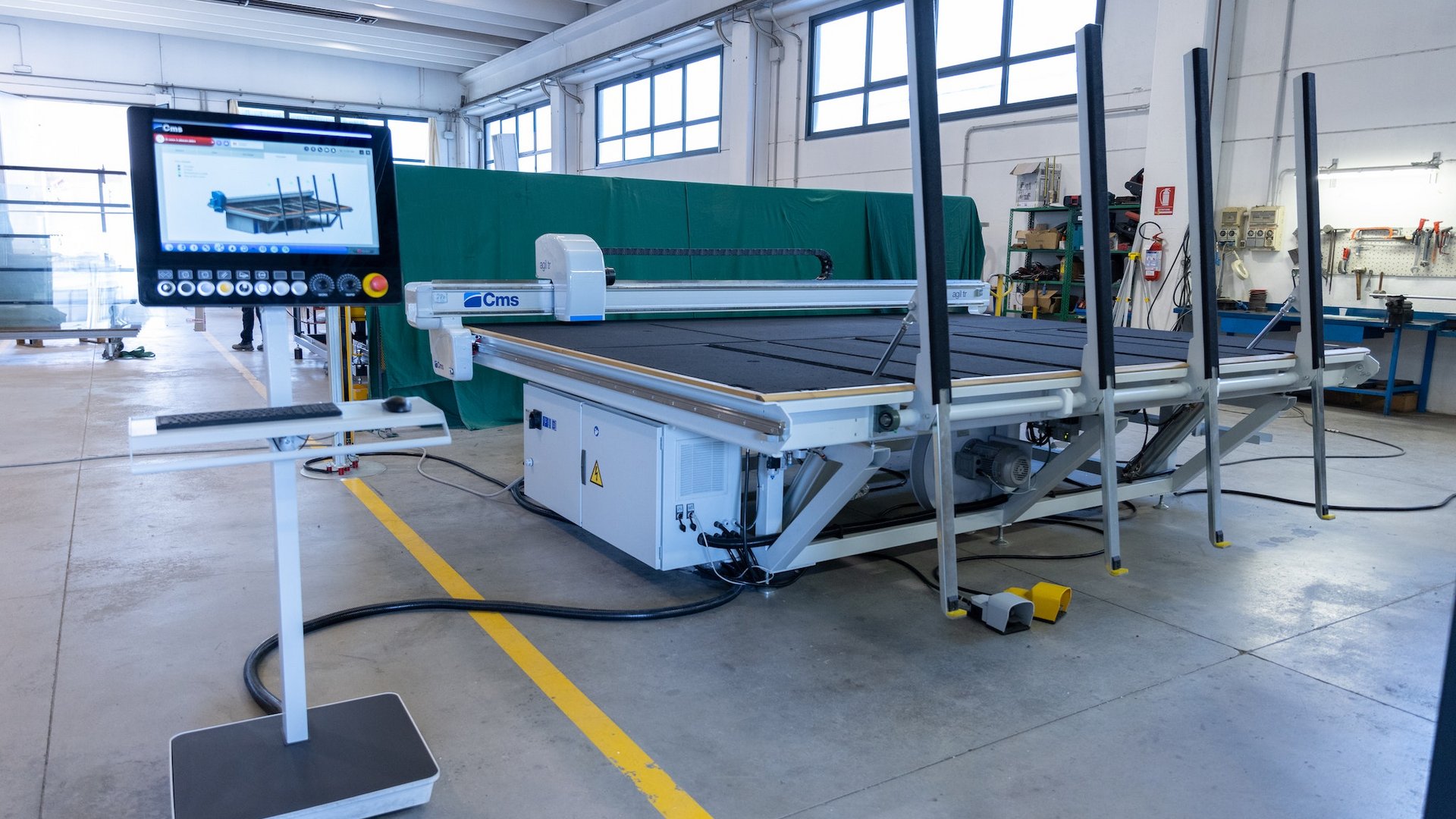

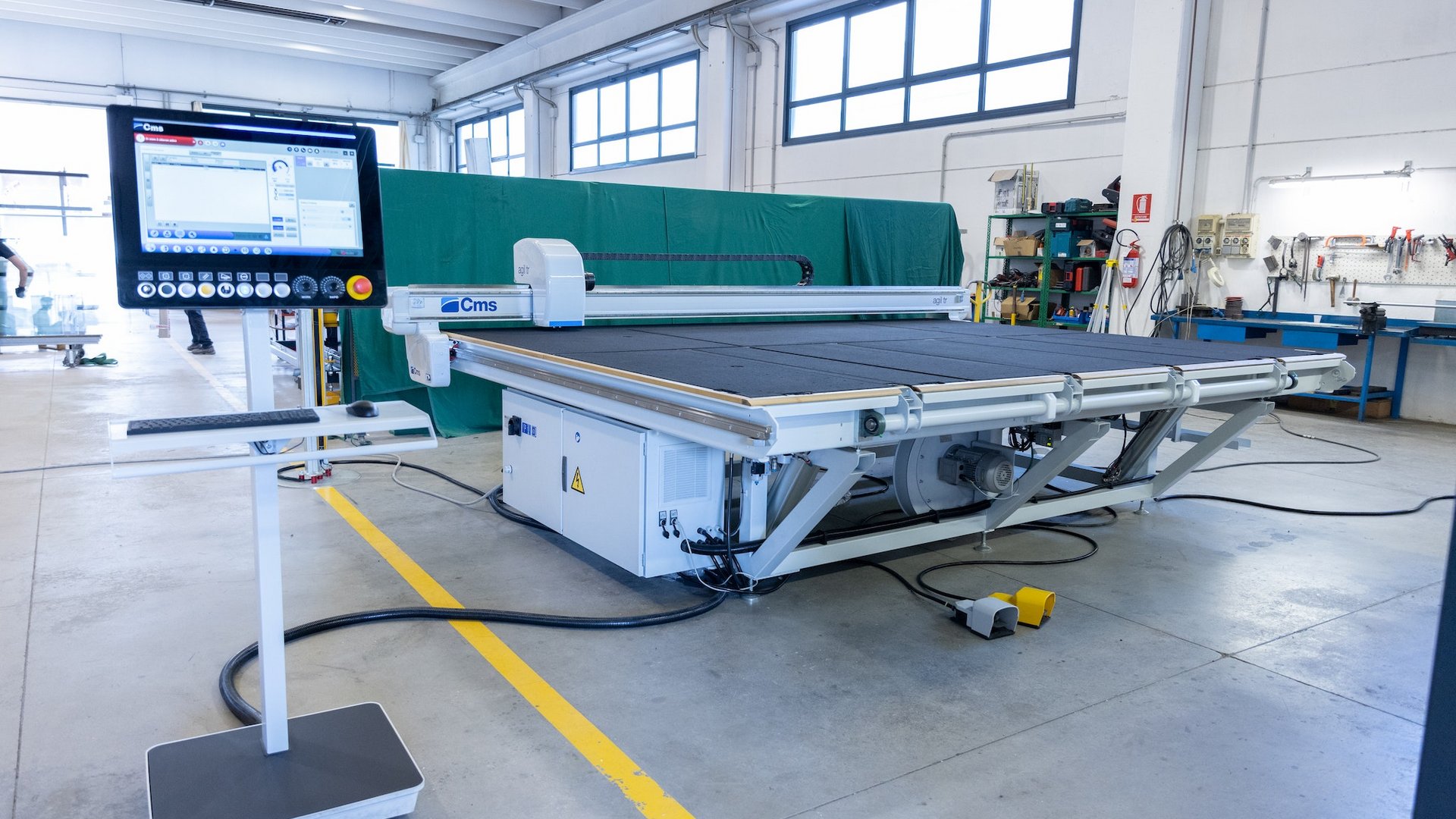

Kompakter cnc gesteuerter Schneidetisch agil tr zum schneiden von Flach- und Verbundglasscheiben bis zu einer größe von 3.810 x 2.600 x 19 mm.
Hochproduktiver einfacher Schneidetisch mit Kippgabeln, automatischem Werkzeugwechsel und Abschleifvorrichtung für Beschichtungen.
Der Anlagenaufbau besteht im allgemeinen aus:

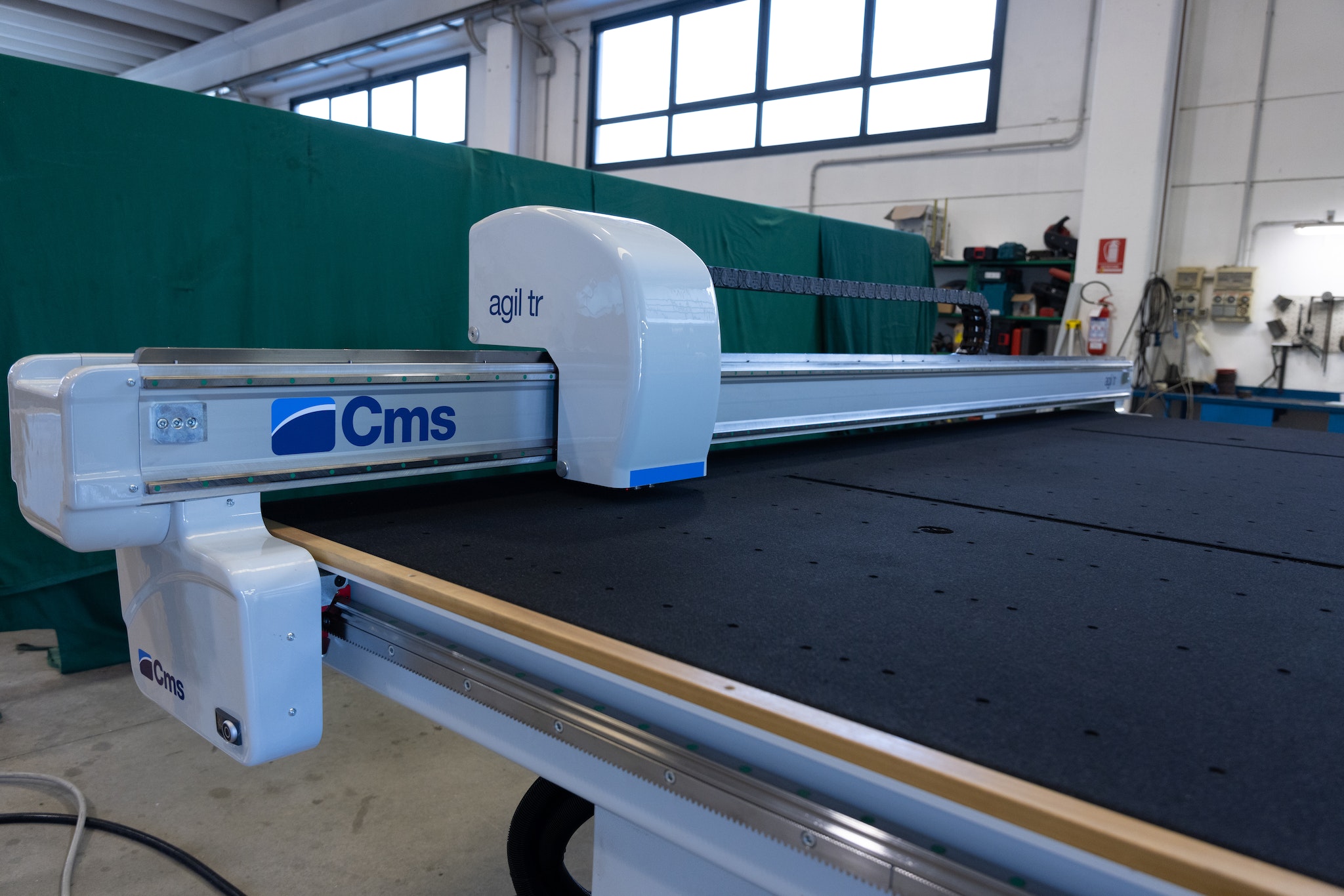

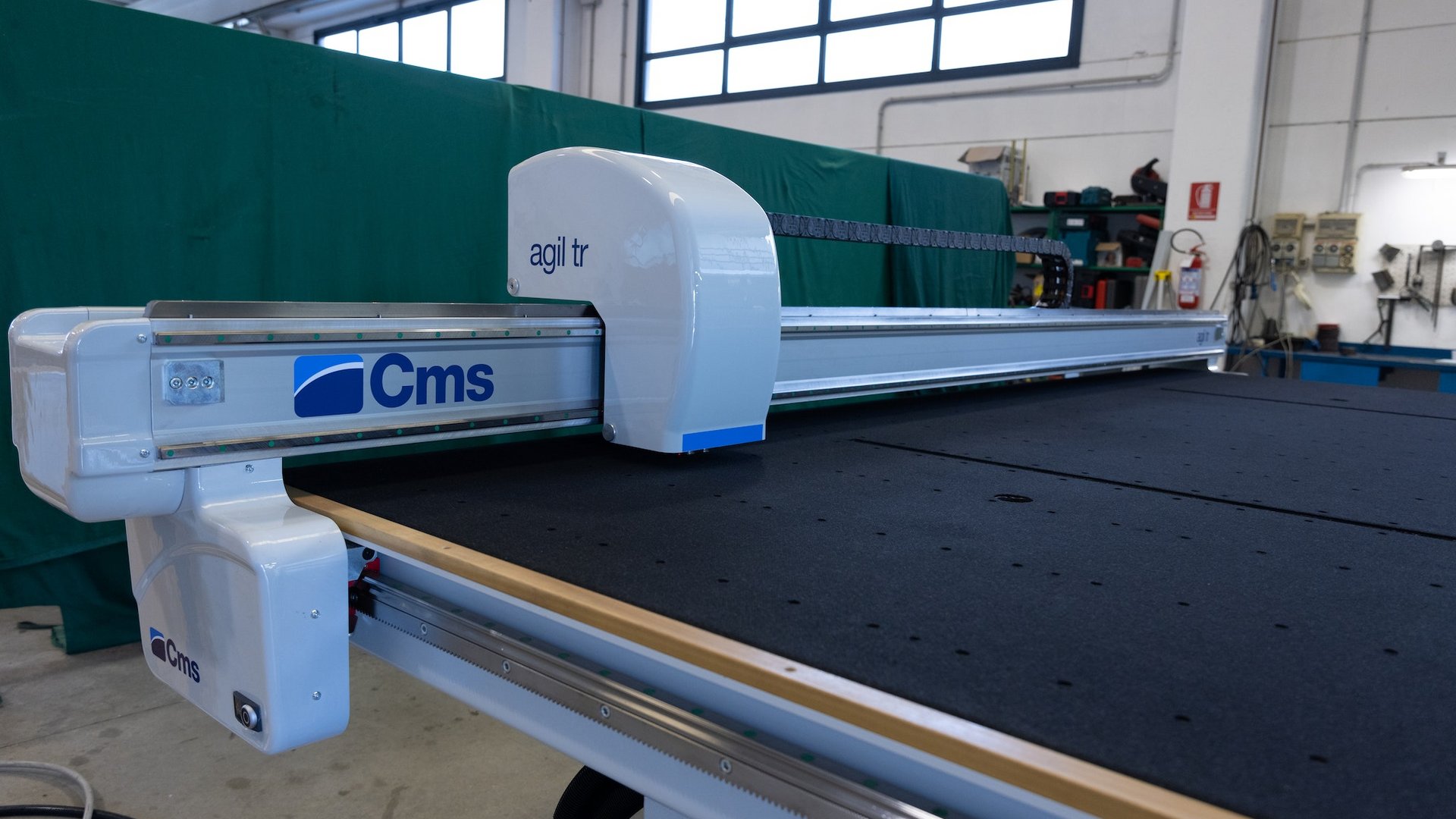

- Gantrysystem für die Brückenverfahrung über zwei synchronisierte bürstenlose Servo-Motoren. Die Gantrybauweise garantiert höchste Präzision und Verfahrgeschwindigkeit bei minimalem Verschleiss.
- stabiler beschichteter Arbeitstisch mit Luftkissensystem zur einfachen Handhabung der Werkstücke
- Monoblockbauweise aus elektrogeschweißtem und normalisiertem Stahl, der einen stabilen Aufbau und Steifigkeit für anspruchsvolle Bearbeitungen sowie die langfristige Haltbarkeit der Maschine gewährleistet.

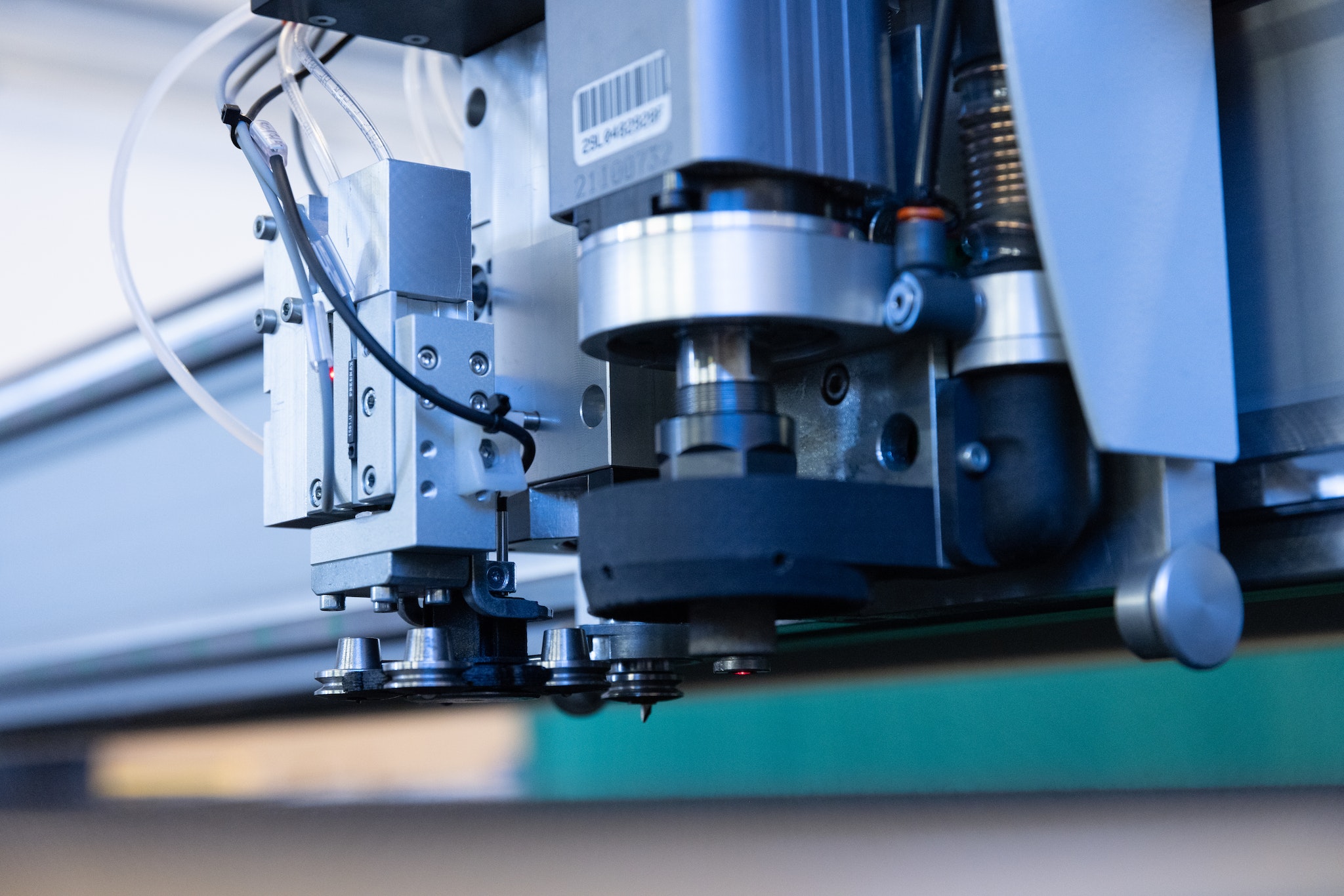

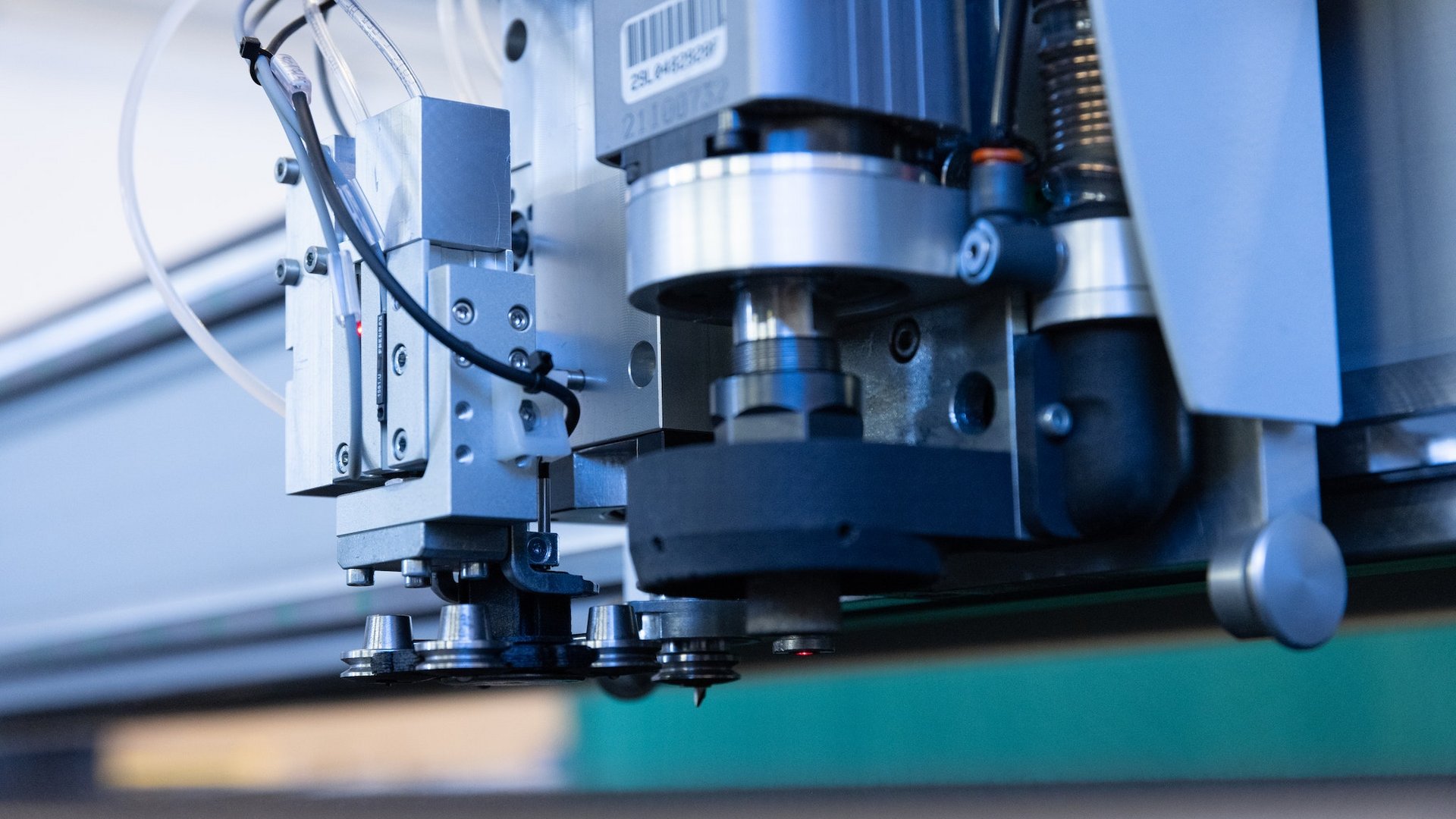

- Integrierter Werkzeugwechseler mit 5 Magazinplätzen
- Abschle ifvorrichtung zur Entfernung von Beschichtungen inkl. Staubabsaugung

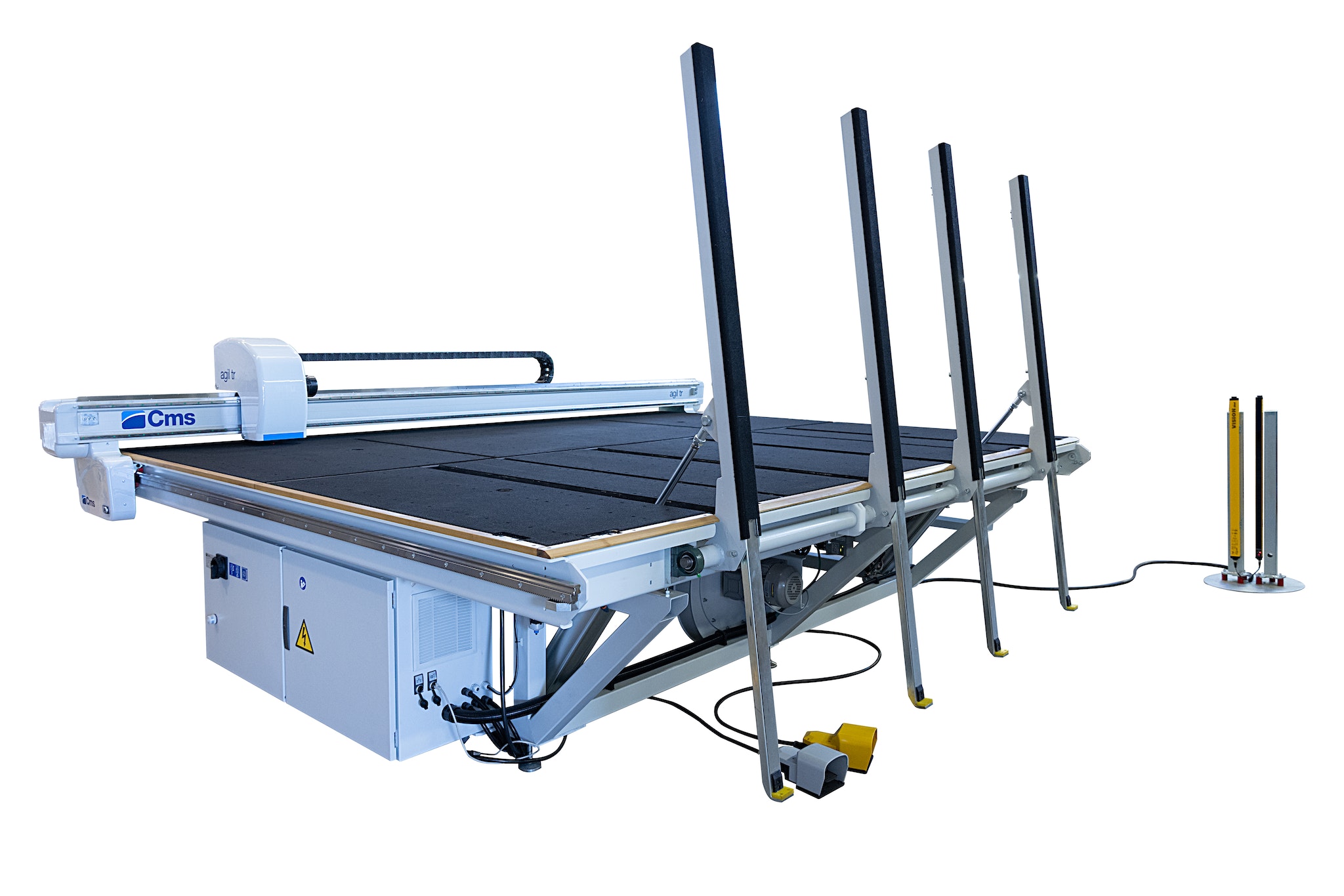

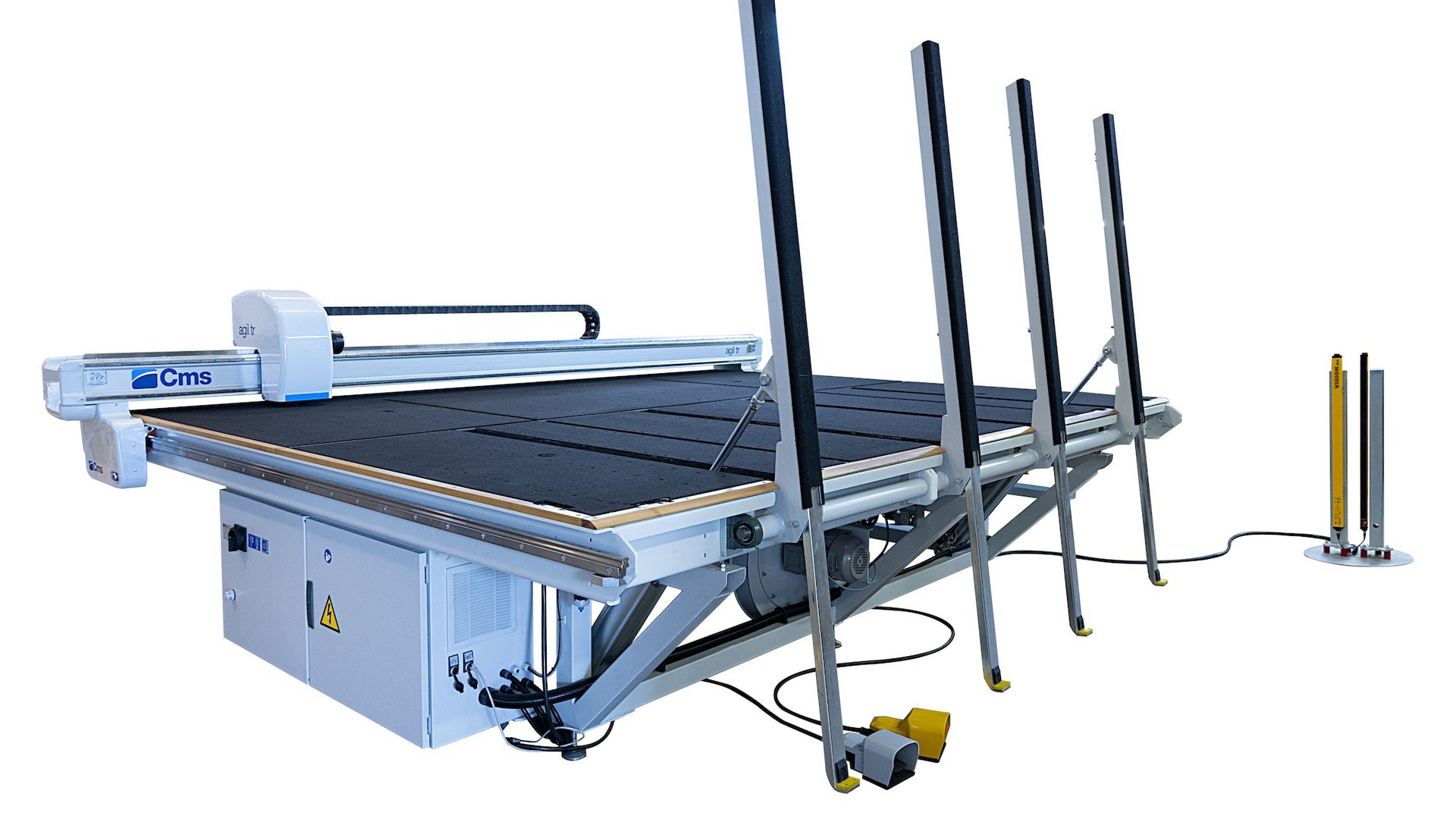

- 4 pneumatische Kippgabeln zur einfachen Be- und Entladung
agil tr im Überblick
- Monoblock Glasschneidetisch
- 3 Achsen interpolierend
- beschichteter Arbeitstisch
- autom. Werkzeugwechsel
- Abschleifvorrichtung mit Absaugung
Vorteile auf einen Blick
- stabiler hochwertiger Aufbau
- Großer Arbeitsbereich
- Verfahr- und Bearbeitungsgeschwindigkeit
Anwendungsfelder
- Flachglas
- Verbundglas
Technische Daten
| agil tr | Technische Daten |
| X-Achse | 3810 mm |
| Y-Achse | 2600 mm |
| Materialstärke | 2-19 mm |
| Achsenbeschleunigung | 10 m/s² |
| Max. Verfahrgeschwindigkeit | 200 m/min |
| Werkzeugmagazin | 5 Stationen |
| Gewicht | 3500 KG |
Downloads
VERFÜGBARE OPTIONEN
- Werkzeugwechsel
- Schleifaggregat zur Entfernung von Beschichtungen
