runner line
Glasschneidetisch mit automatischer Beladung

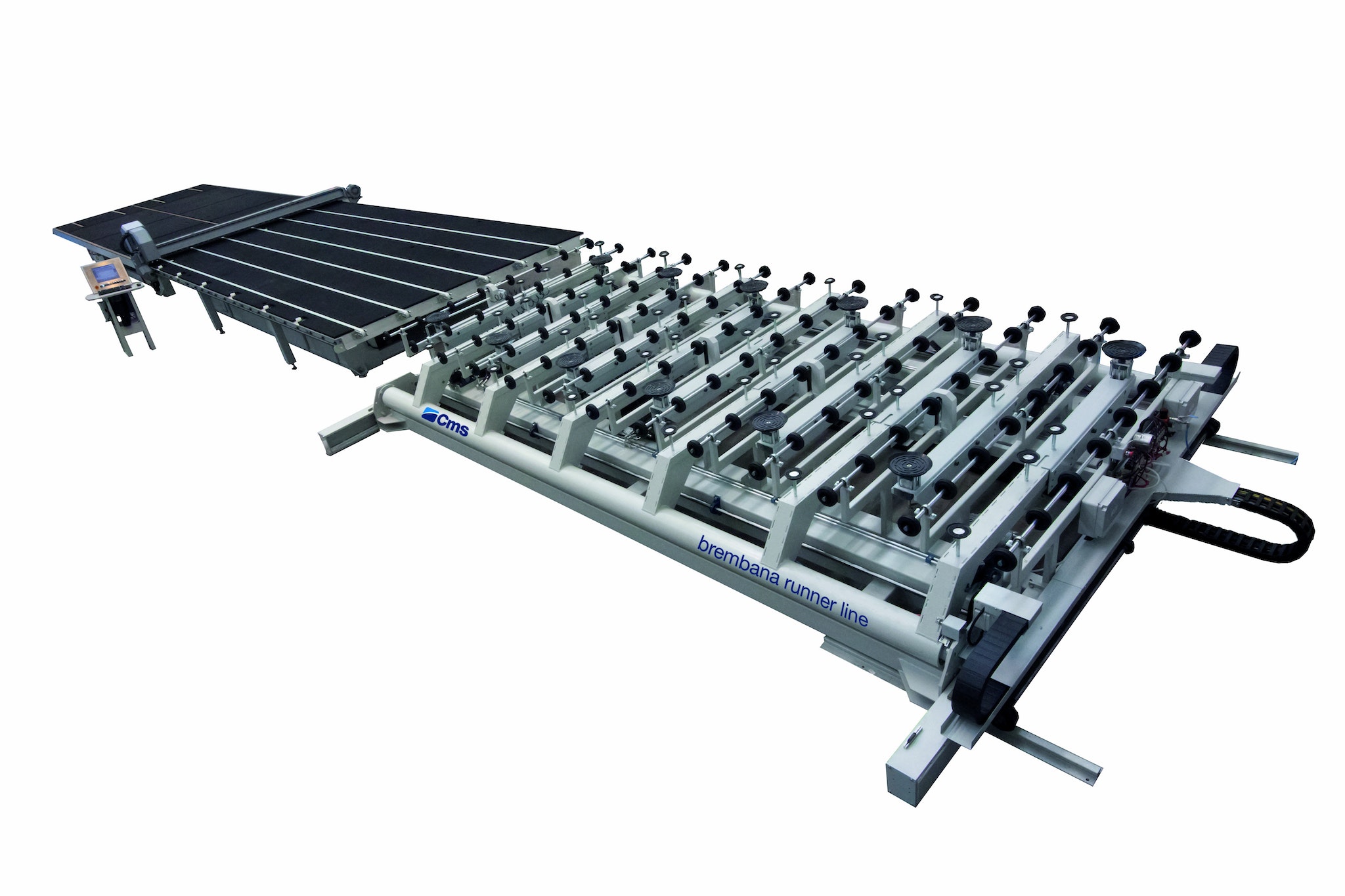

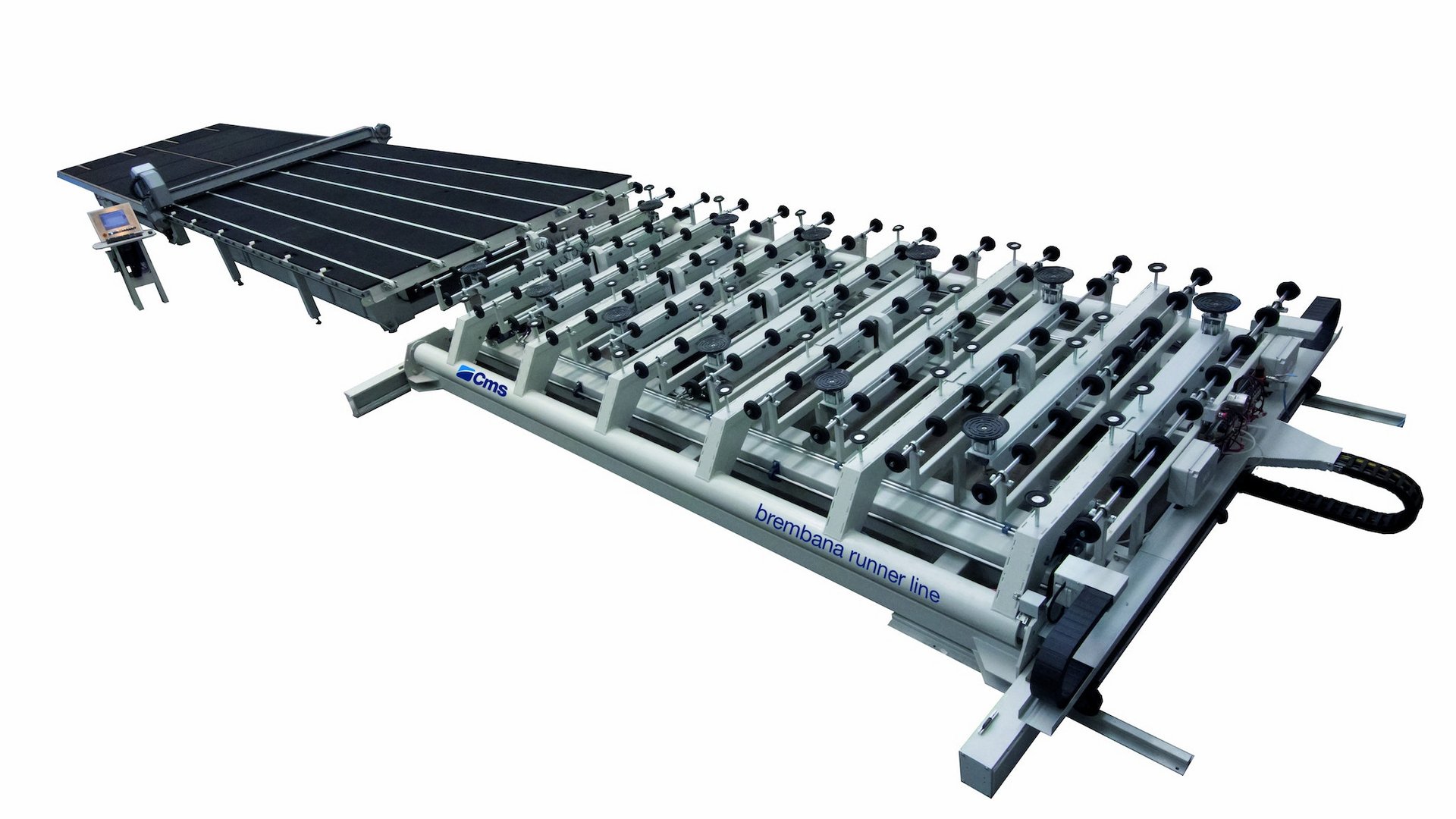

Automatischer cnc gesteuerte Schneideanlage runner line zum schneiden von Flach- und Verbundglasscheiben bis zu einer Größe von 6.900 x 3.3500 x 19 mm.
Hochproduktive Schneidelinie mit automatischer Ladestation zum schneiden von hohen Stückzahlen.
Breite Konfigurationsmöglichkeiten für unterschiedlichste Anwendungen im Glasbereich.
Der Anlagenaufbau besteht im allgemeinen aus:

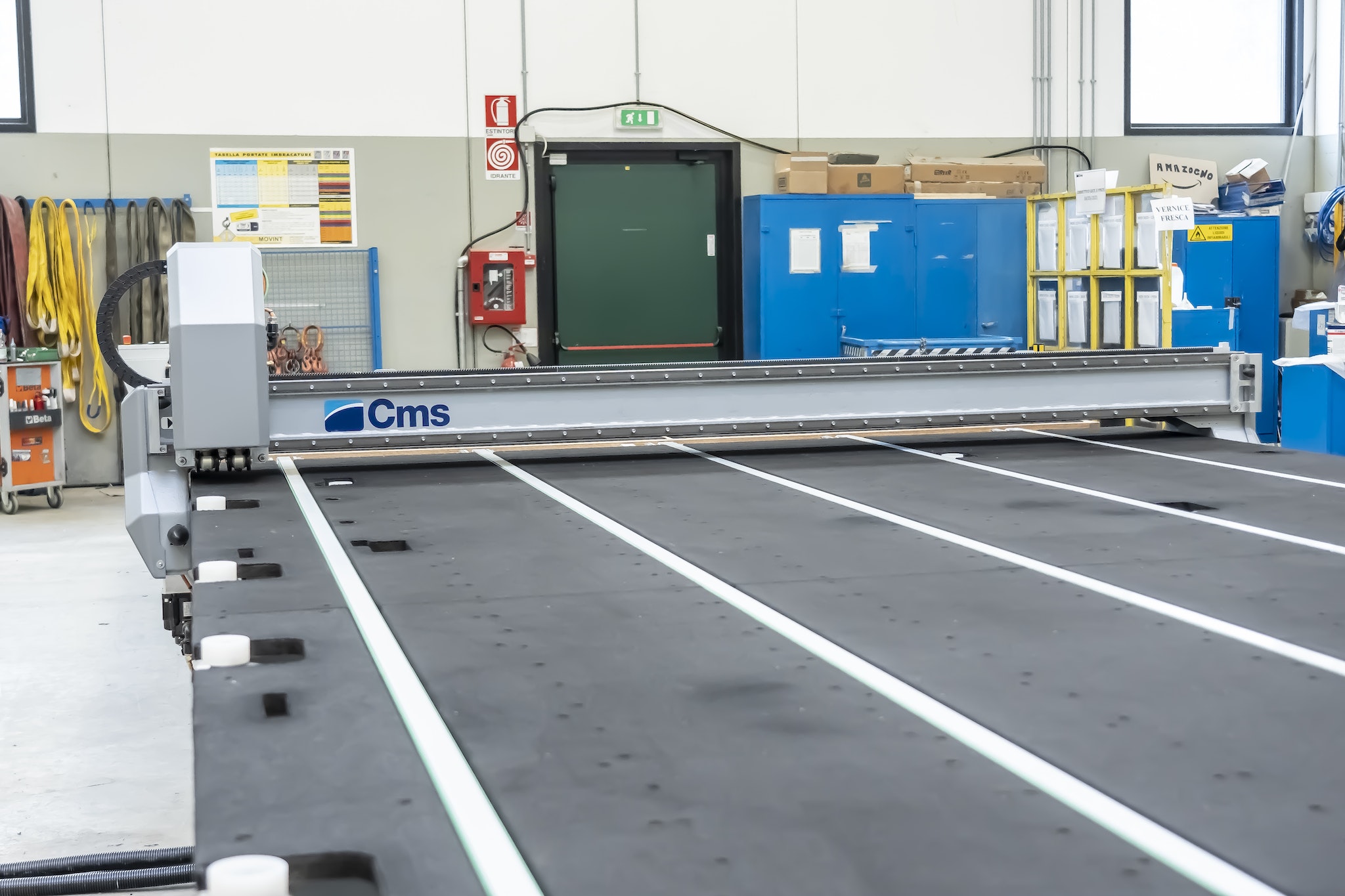

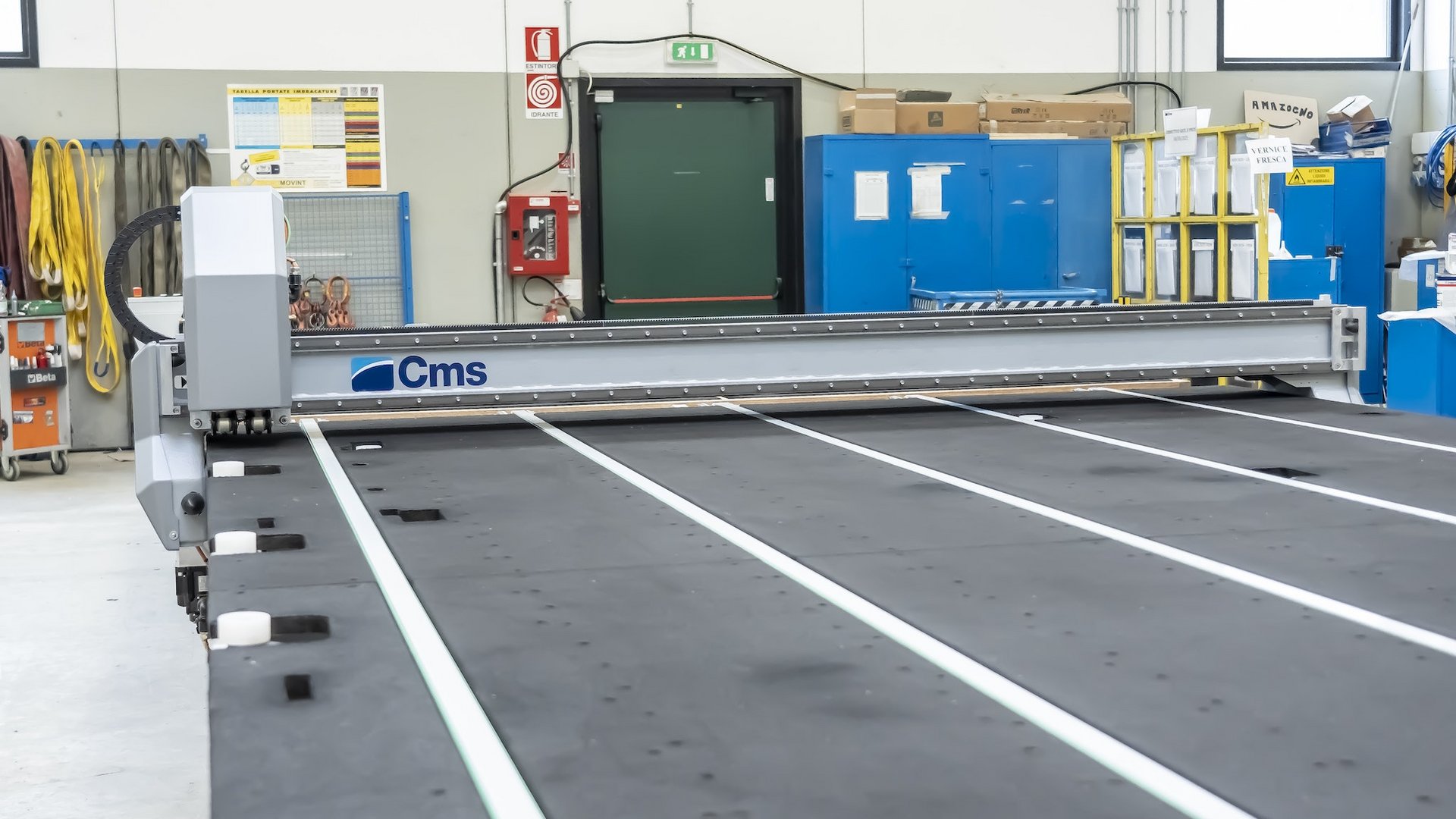

- Gantrysystem für die Brückenverfahrung über zwei synchronisierte bürstenlose Servo-Motoren. Die Gantrybauweise garantiert höchste Präzision und Verfahrgeschwindigkeit bei minimalem Verschleiss.
- stabiler beschichteter Arbeitstisch mit Transportbändern zur automatischen Positionierung auf dem Arbeitstisch

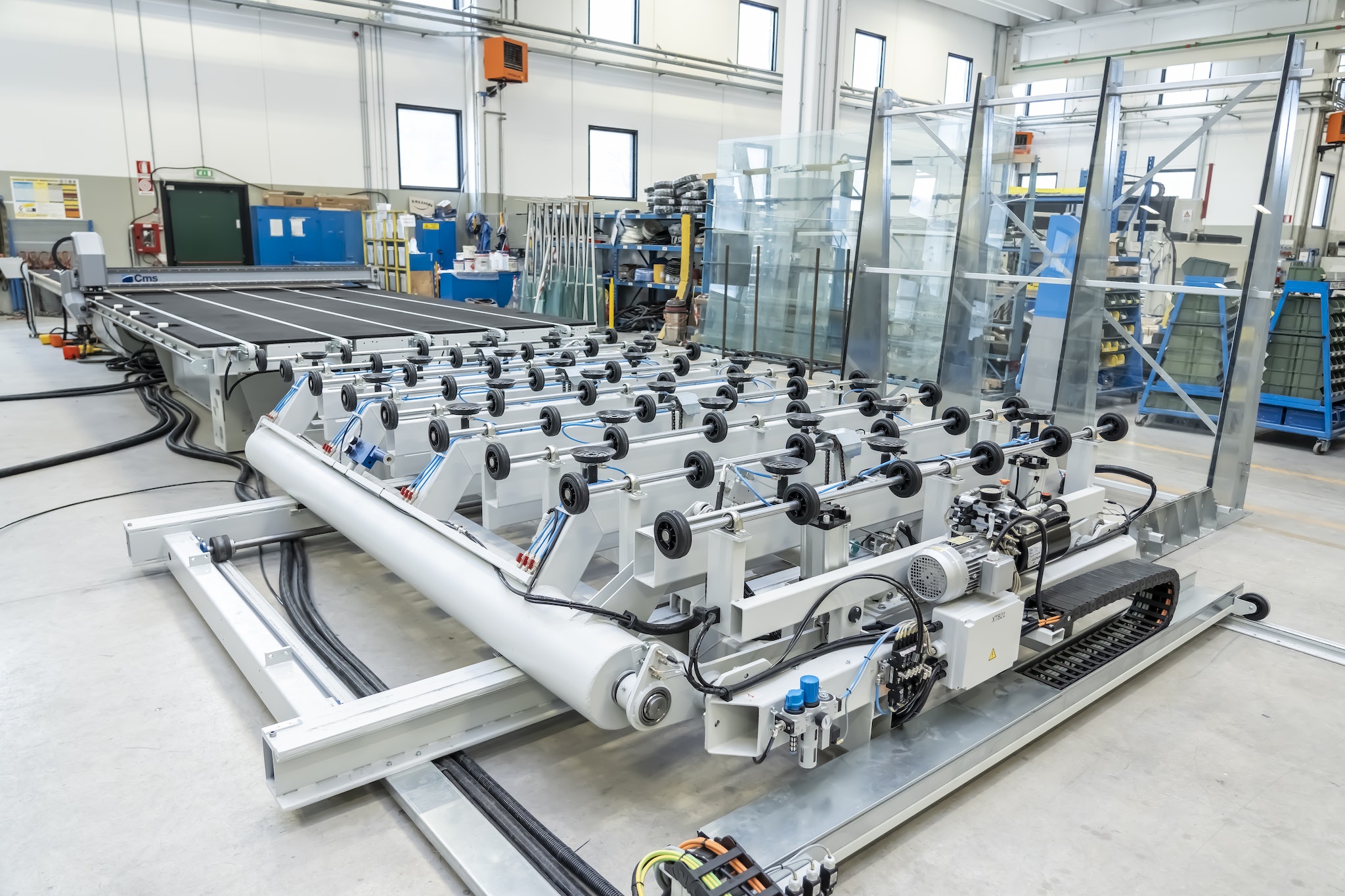

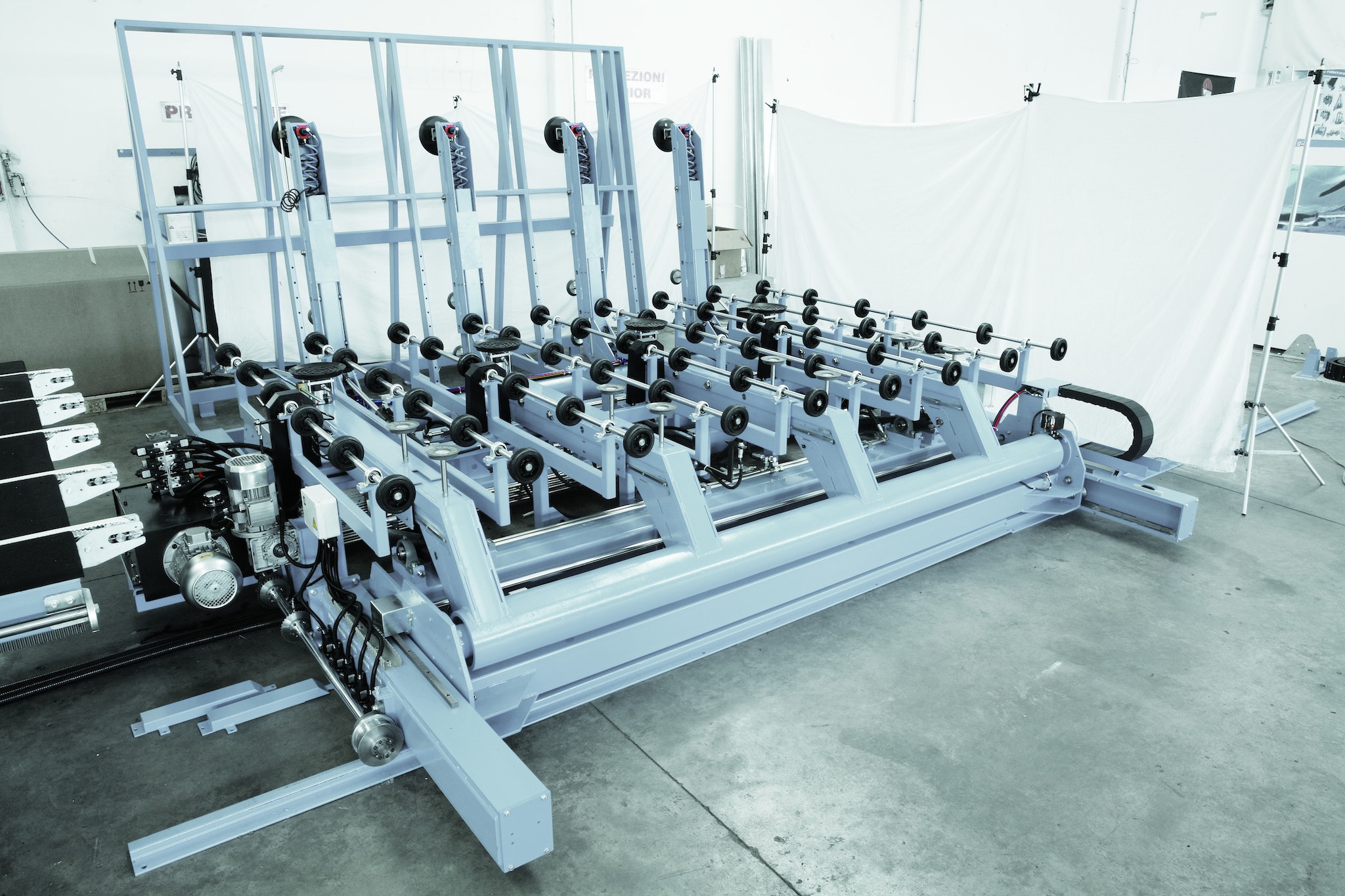

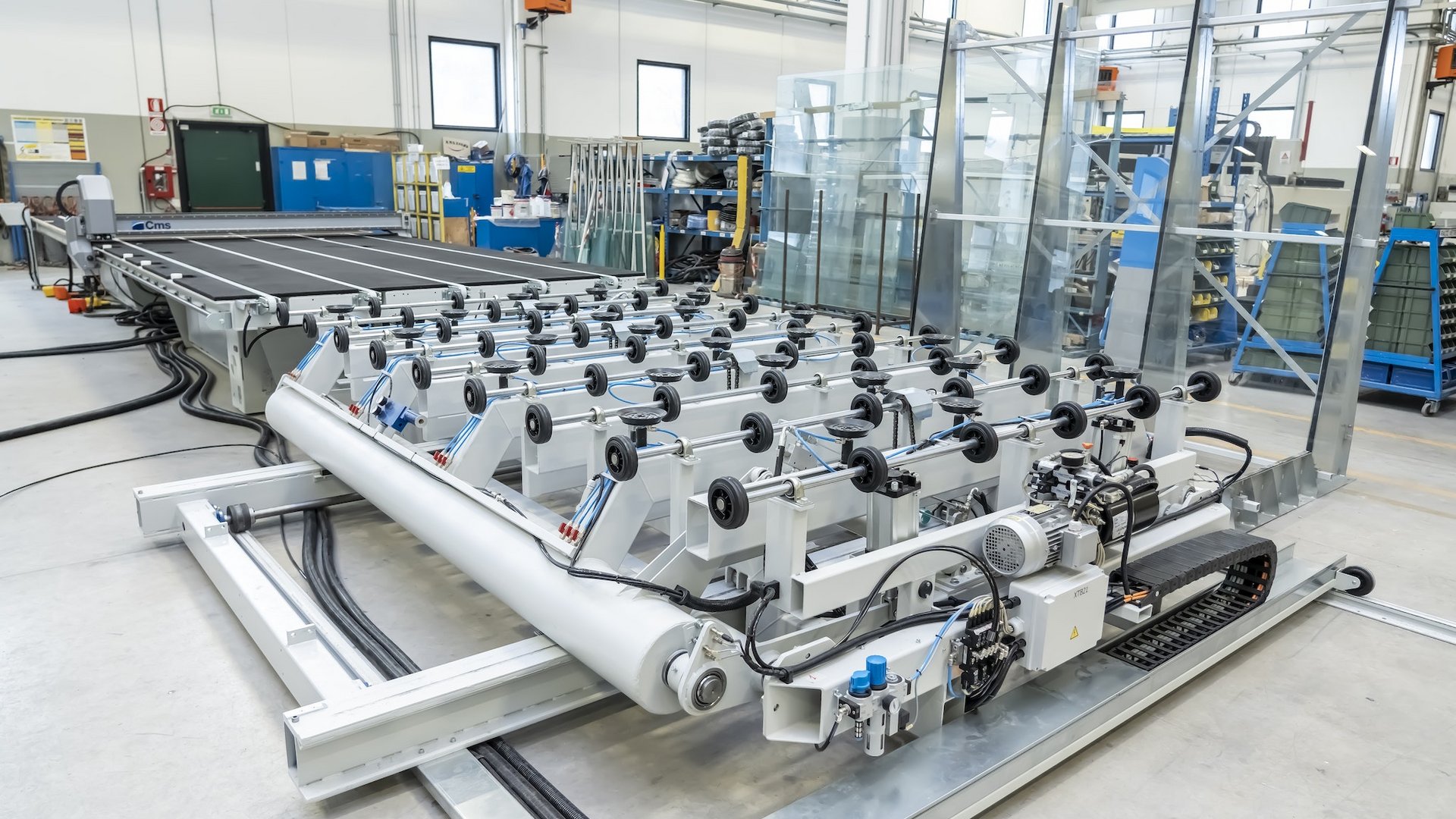

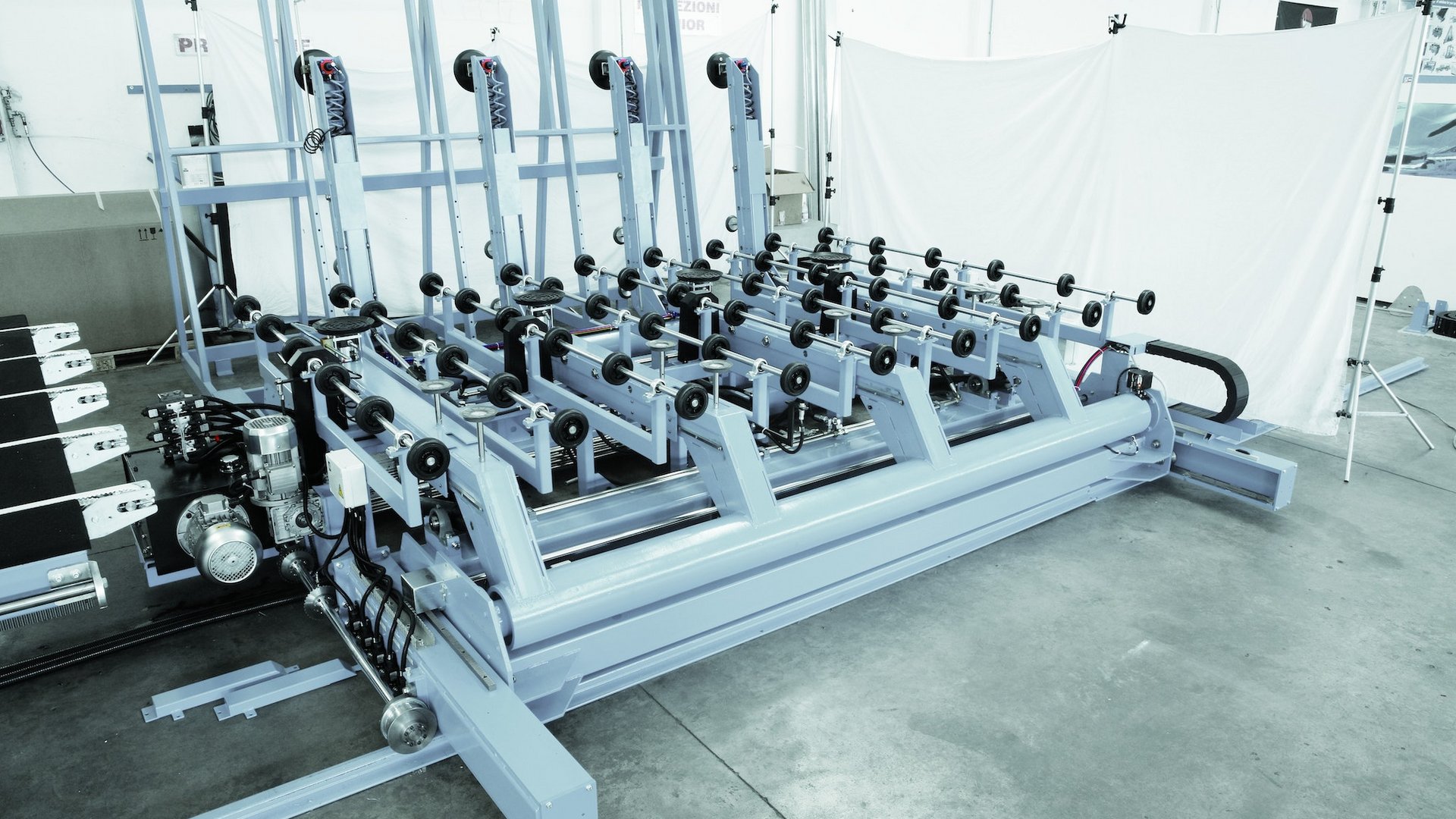

- Ladestation mit Kippfunktion zur Übernahme der Rohtafeln von einem Plattenlager

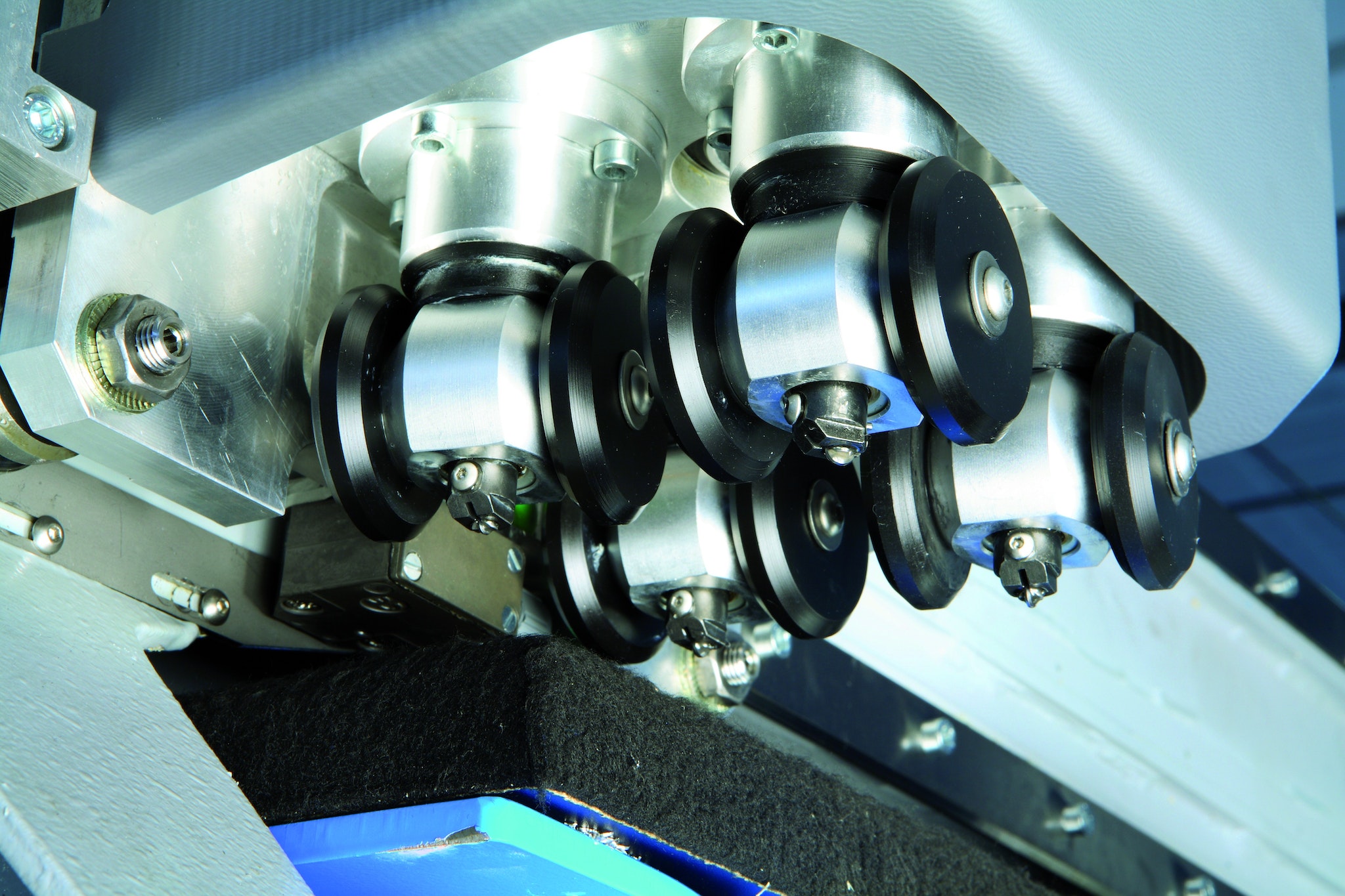

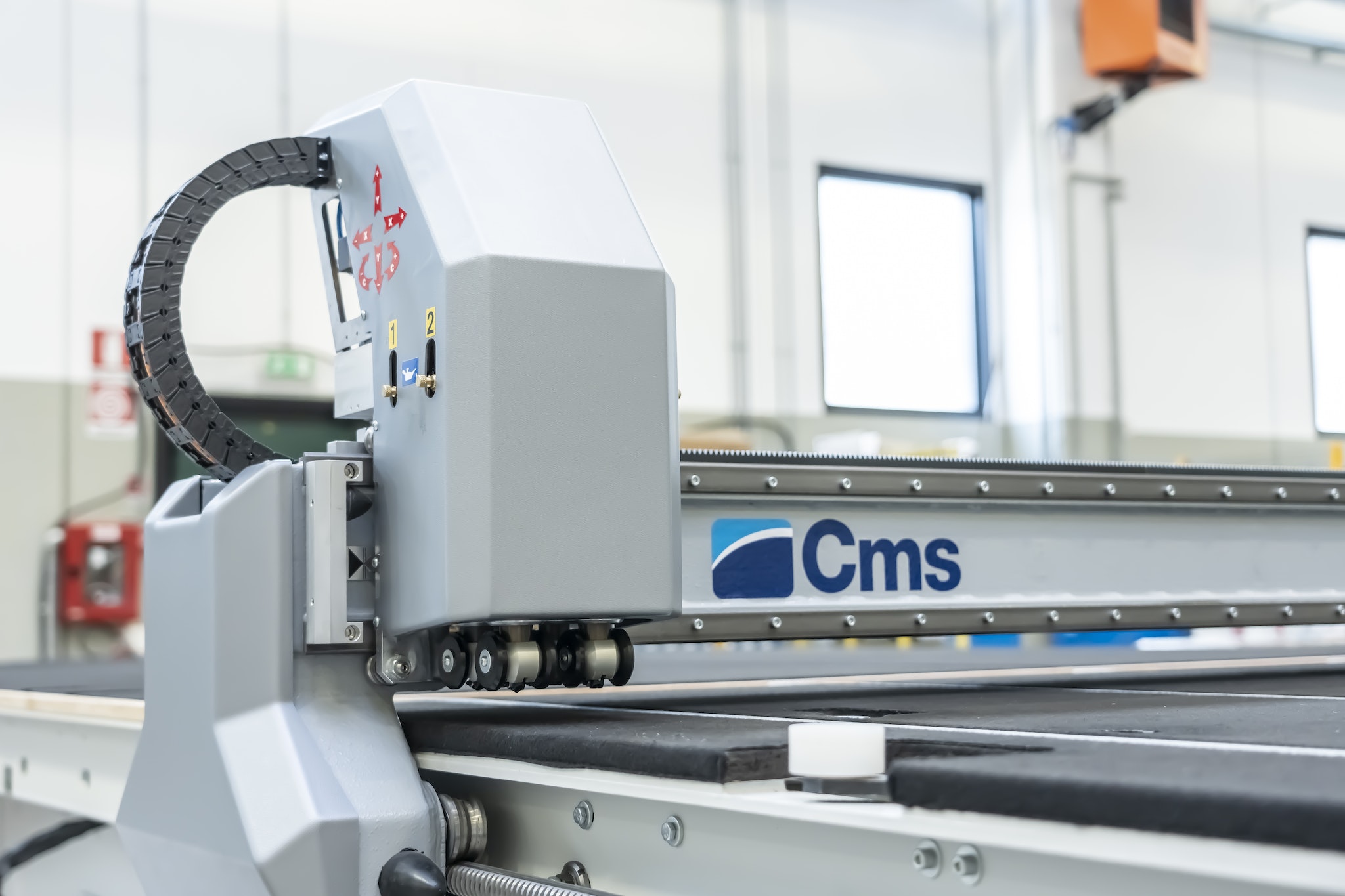

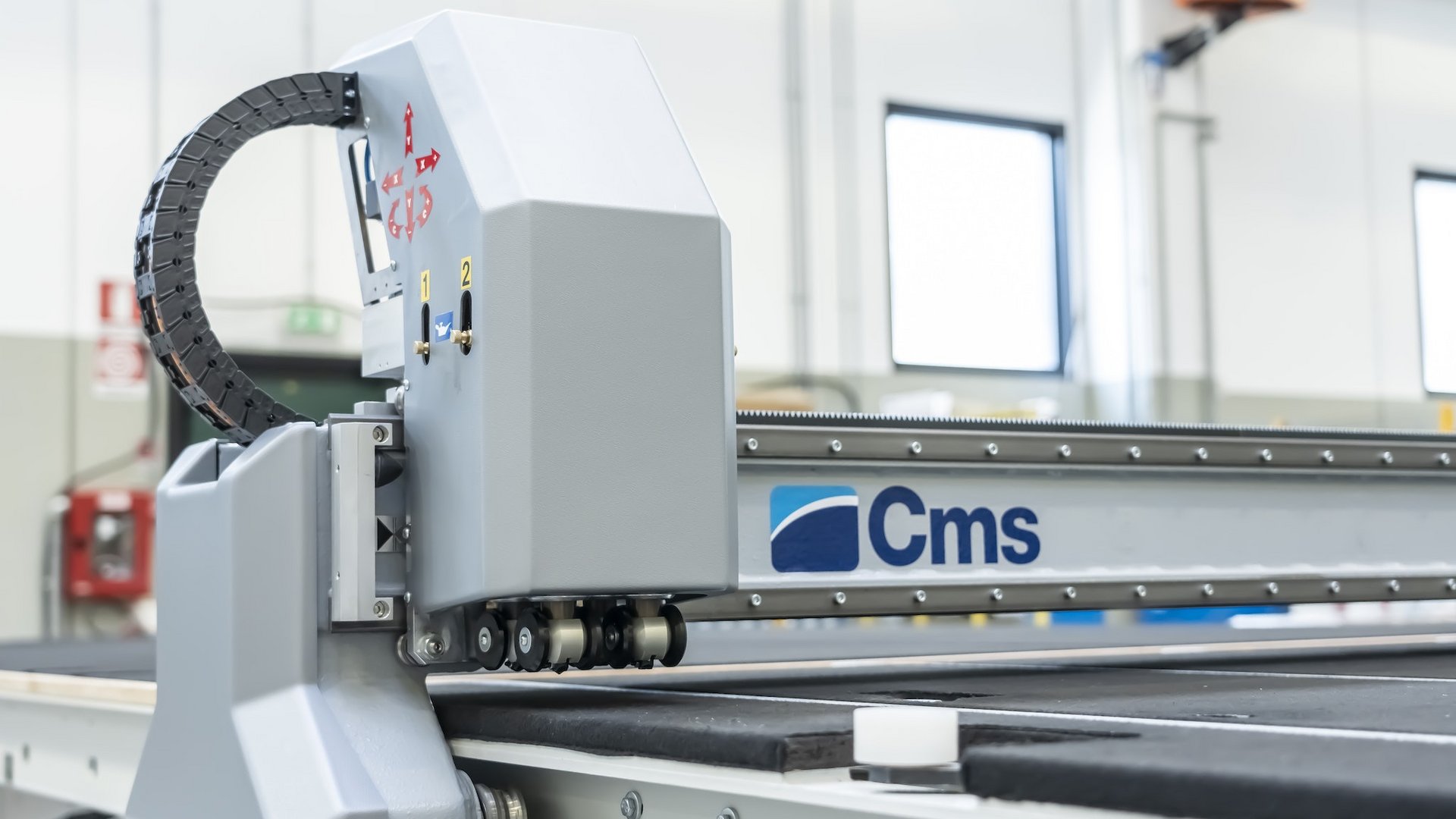

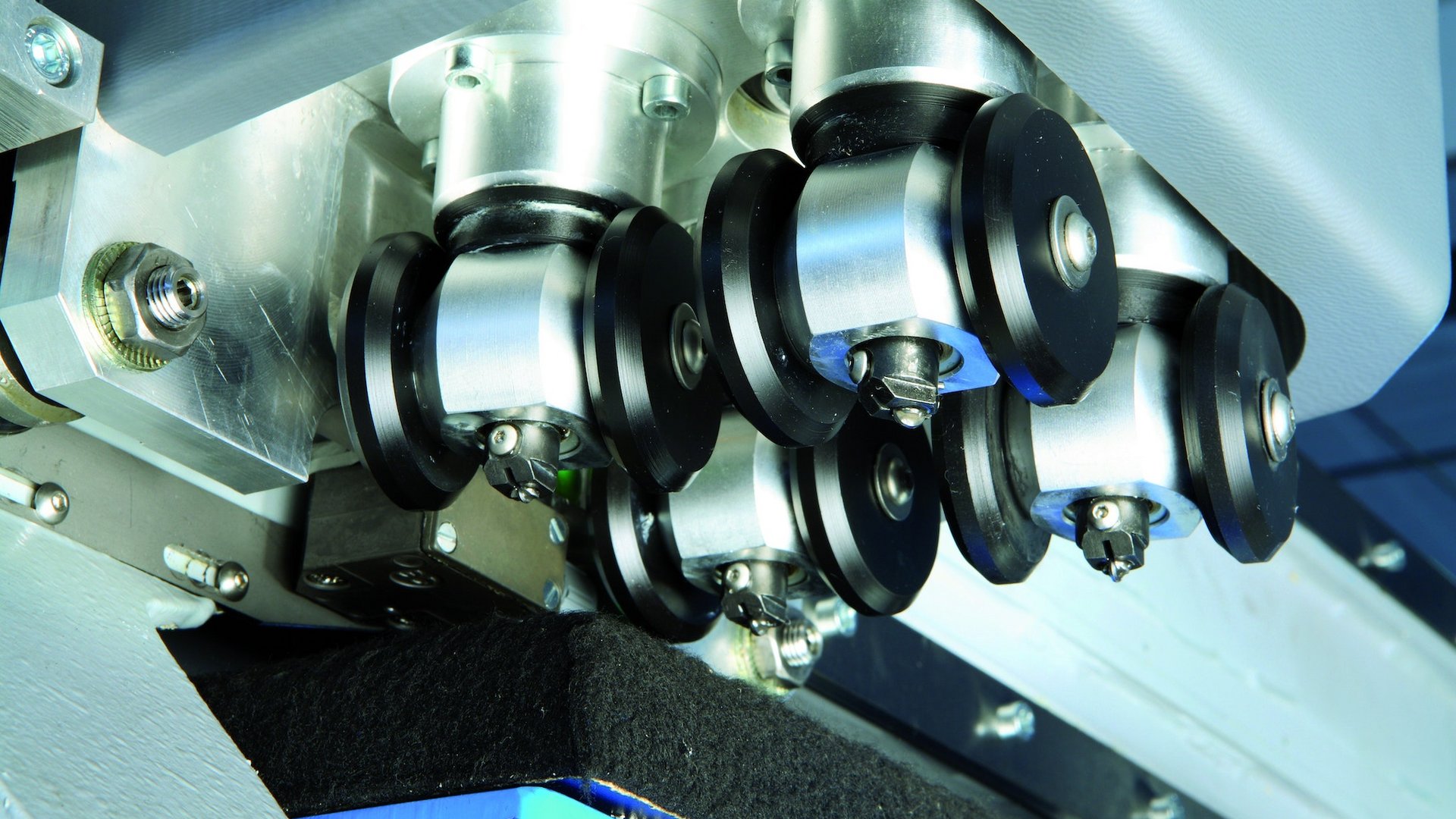

- Patentiertes 4 Kopfsystem für automatischen und schnellen Werkzeugwechsel.
- Abschleifvorrichtung zur Entfernung von Beschichtungen inkl. Staubabsaugung
runner line
- Automatische Glasschneidlinie
- 3 Achsen interpolierend
- Arbeitstisch mit Förderbänder zur auto. Positionierung
- Werkzeugwechsel mit 4 Stationen
Vorteile auf einen Blick
- stabiler hochwertiger Aufbau
- Automatisierung
- Großer Arbeitsbereich
- Verfahr- und Bearbeitungsgeschwindigkeit
Anwendungsfelder
- Flachglas
- Verbundglas
- Isolierglas
Technische Daten
| runner line | Technische Daten |
| X-Achse | 4400 / 6900 mm |
| Y-Achse | 2600 / 3350 mm |
| Materialstärke | 2-19 mm |
| Achsenbeschleunigung | 5 m/s² |
| Max. Verfahrgeschwindigkeit | 160 m/min |
| Werkzeugwechsel automatisch | 4 Stationen |
Downloads
VERFÜGBARE OPTIONEN
- Werkzeugwechsel
- Schleifaggregat zur Entfernung von Beschichtungen
- Automatische Beladung
- Automatische Entladung
- Barcode Scanner und Drucker
